斜鋼梯生成器Ver1.9使用方法

1、打開壓縮包里的“PCCAD2007 mb.dwg”
2。加載宏工程“斜鋼梯生成器.dvb”
3、輸入命令 gt  回車 啟動
4、按自己的需求選擇畫圖。

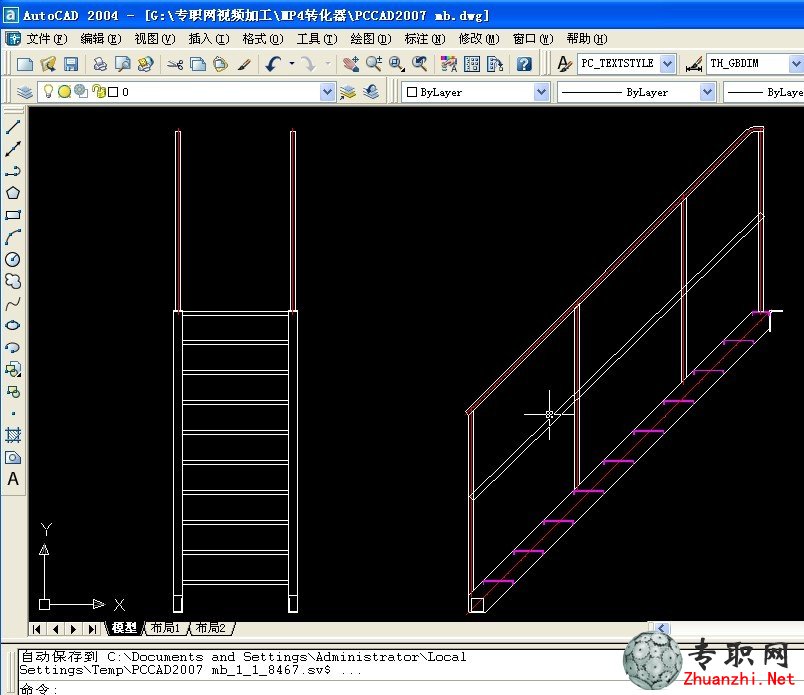

可繪制35.5°\45°\51°\59°的斜鋼梯，數據參考鋼梯標準圖集。
可自由設置高度和寬度，并自動標注相關尺寸。
給出鋼梯的材料清單表，可輸入到excel中。
建議配合PCCAD使用，可以自動整理圖層。

如需其他角度的，可提出，有時間的情況下盡力定制滿足。

===============================================

'Ver1.9
'2012.09.05完成
'調整鋼梯欄桿的規格
'增加鋼管直徑標注
'修正材料明細表欄桿一處重量錯誤。

'Ver1.8
'2011.08.25完成
'增加自動注冊命令行啟動命令
'增加拾取高度時考慮水平位置關系的選項
'修正拾取高度存在的誤差。
'修正拾取生成點的小數點誤差。

'Ver1.7a
'2010.01.30完成
'將自定義圖層默認為0圖層，避免沒有選擇圖層時出錯。
'去掉了某些信息。

'Ver1.7
'2009.09.30完成
'增加了生成塊。

'Ver1.6
'2009.09.23完成
'增加了自定義圖層。

'Ver1.5
'2009.09.08完成
'修正了欄桿數量在特殊數字下出錯的錯誤。
'更新了參數檢查的提示。

'Ver1.4
'2009.09.02完成
'增加了輸出材料清單表到excel表格。

'Ver1.3
'2009.08.15完成
'增加了拾取兩點得到鋼梯高度

'Ver1.2
'2009.07.20完成
'增加了材料清單表格形式輸出
'調整欄桿的計算方式，避免角度不同造成的誤差。
'修正斜欄桿的計算方式。

'Ver1.1
'增加了材料清單輸出
'調整了踏板X方向的計算方式，避免累計誤差。（2009.07.19）

'Ver1.0
'2009.07.15

wzj  2009.07.20
Email：wzj_711@163.com
歡迎提意見建議。
