投影曲線時，可使用以下選項：
• 參考 (References) - 可使您選擇要投影的草繪或曲線鏈，以及要投影到的一個或多個曲面。如果需要，可以定義一個內部草繪。
• 方向 (Direction) - 可使您指定方向參考和方向。有兩種不同的方向供您選擇：
o 沿方向 (Along direction) - 以指定方向投影選定鏈或草繪。
o 垂直于曲面 (Normal to surface) - 垂直于目標曲面投影選定鏈或草繪。
• 反向 (Flip) - 可使您將投影基準曲線的方向反向。

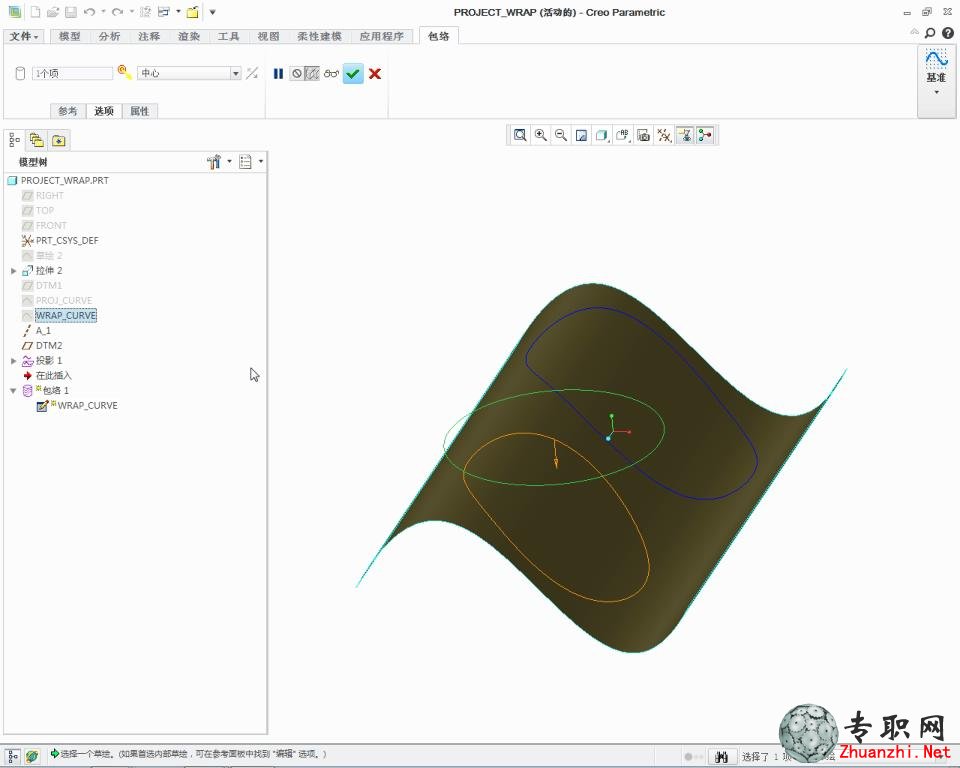

包絡曲線時，可使用以下選項：
• 選擇要包絡的草繪。如果需要，可以定義一個內部草繪。
• 指定曲線要包絡到的目標曲面。
• 定義包絡原點 - 默認情況下，包絡原點為草繪中心。也可以在包絡草繪中創建一個草繪的坐標系，然后將其定義為包絡原點。
• 忽略相交曲面 - 可在包絡曲線時忽略任何相交曲面。
• 在邊界修剪 - 在曲面邊界處修剪曲線的無法包絡的部分。
