creo2.0高級指令詳解-4.1創建標準孔
標準孔以行業標準緊固件表為基礎。Creo Parametric 為符合 ISO、UNC 或 UNF 標準的選定緊固件提供孔圖表和攻絲或間隙直徑標準孔以行業標準緊固件表為基礎。Creo Parametric 為符合 ISO、UNC 或 UNF 標準的選定緊固件提供孔圖表和攻絲或間隙直徑。任何孔都可以制成標準孔，包括線性孔、徑向孔、直徑孔和同軸孔。

可使用以下標準孔選項：

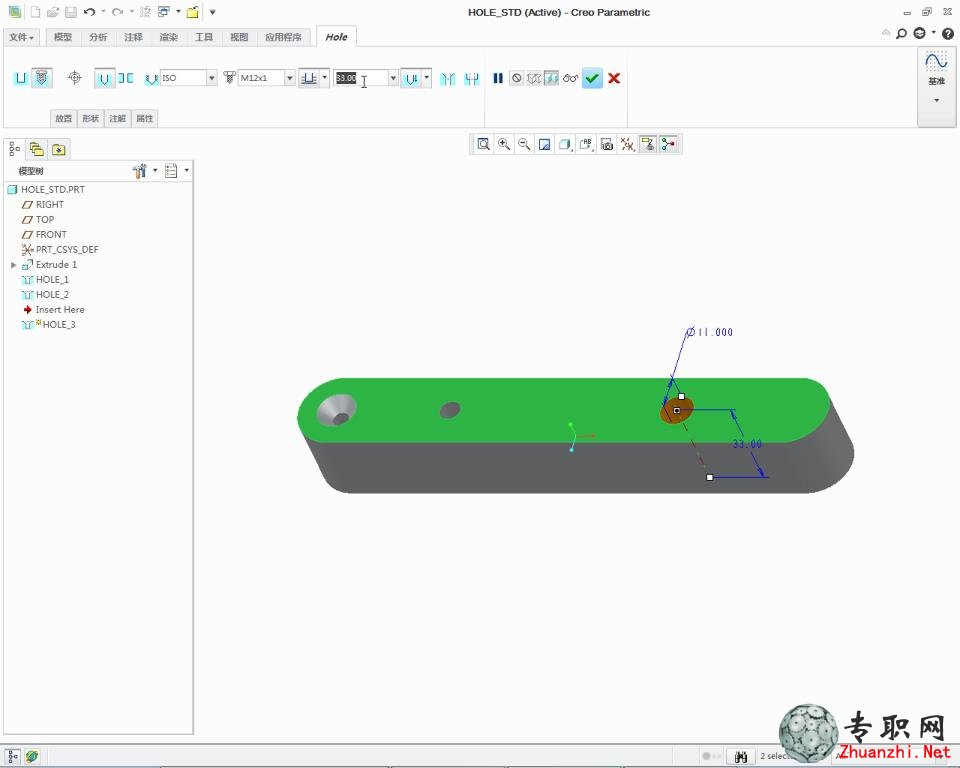

• 攻絲 (Tapping) - 您可以指定符合 ISO、UNC 或 UNF 標準的螺紋大小。也可以制作錐度攻絲孔。在 Creo Parametric 中，可指定是否在界面中顯示螺紋。螺紋由曲面表示，如圖中左側的兩個孔上所示。
• 無攻絲 (No Tapping) - 如果您未對孔進行攻絲處理，則必須指定孔是間隙孔還是鉆孔。如果孔是間隙孔，請指定擬合是“精密”(Close)、“中等”(Medium) 還是“自由”(Free)。如果孔是鉆孔，則有兩種不同的方法可以標注深度：
1. 孔肩部深度 - 使您可將鉆孔的深度指定到肩的末端。
2. 孔深度 - 使您可將鉆孔的深度指定到孔尖。
• 增加沉頭孔 (Add countersink) - 在孔上創建沉頭孔。盡管標準值是根據孔大小提供的，但您可以編輯沉孔角度和直徑。也可在穿透孔上創建退出沉頭孔。
• 增加沉孔 (Add counterbore) - 在孔上創建沉孔。同樣，盡管標準值是根據孔大小提供的，但您可以編輯埋頭孔直徑和深度。
