creo2.0高級指令詳解-7.11分析高級倒圓角標注形式
可按多種方式標注倒角以捕獲所需的設計目的。以下是更多基本標注形式：
• D x D - 沿著每個曲面在距邊一定距離 (D) 處創建倒角。系統會默認選擇它。

圖 2 - 拔模拐角上的 D x D 倒角
• D1 x D2 - 在沿著一個曲面與所選邊相距 (D1) 而沿著另一個曲面與所選邊相距 (D2) 的位置處創建一個倒角。
• 角度 x D - 沿著某一鄰接曲面與所選邊距離 (D) 并與該曲面成指定角度創建倒角。
• 45 x D - 與兩個曲面均成 45 度角，并且沿著每個曲面在與邊距離 (D) 處創建倒角。
使用“偏移曲面”創建方法時，這些標注形式只有在滿足下列條件時才可用：對于“邊”倒角，邊鏈的所有成員都必須確實由兩個 90 度平面 (例如圓柱體的兩端) 形成。
下列標注形式選項更為高級：
• O x O - 沿著每個曲面在偏離邊距離 (O) 處創建倒角。只有在 D x D 不可用時，系統才會默認選擇它。

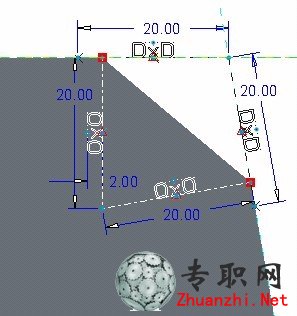

圖 3 - 拔模拐角上的 O x O 倒角
• O1 x O2 - 沿某一曲面在偏離所選邊距離 (O1) 而沿另一個曲面偏離所選邊距離 (O2) 處創建倒角。
假設 D = O，那么一開始 D x D 與 O x O 倒角的生成幾何看上去是相同的。對于幾何與倒角邊鄰接處為 90 度的倒角而言，幾何是相同的，如圖 1 所示。但是，當幾何與倒角邊鄰接處不是 90 度時 (如圖 2 和圖 3 所示)，很容易看出 O x O 與 D x D 倒角之間的幾何差異。差異在于如何定義兩個倒角。D x D 與 O x O 倒角的相似之處在于兩個相鄰曲面都經過位移，而且有一個生成的相交。但是，對于 O x O 倒角而言，兩條垂線是從相交處繪
