創建可變截面掃描時，可使用以下軌跡選項：

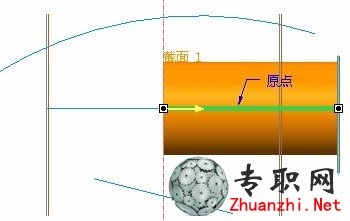

• 反向軌跡方向 - 您可以單擊軌跡上的箭頭將掃描反向到另一端。在軌跡上標出的起點處草繪截面。在圖 1 中 ，起點位于軌跡的左端。因此，從左側開始草繪截面。相反，在圖 2 中 ，起點位于軌跡的右端，所以從右側開始草繪截面。
• 軌跡控制滑塊 - 您可以對軌跡控制滑塊執行一些操作來生成不同的幾何。可使用以下三個選項：
o 拖動 (Dragging) - 您可以拖動軌跡端點控制滑塊來縮短或延長軌跡。縮短軌跡時，端點的 T 值會變為負值，而如果延長軌跡，端點的 T 值會變為正值。
o 延伸至 (Extend To) - 可沿當前軌跡將掃描延長至選定參考。在圖 3 中，軌跡的右端點已延伸至基準平面 offset 。
o 修剪位置 (Trim At) - 可在選定參考位置修剪軌跡。在圖 3 中 ，軌跡的左端點已修剪至基準 點 pnt0。
下面是可變截面掃描的相關相切規則：
• 使用“可變截面”(Variable section) 選項時，軌跡內的所有圖元都必須相切。
• 對于不相切的軌跡，可以使用“恒定截面”(Constant section) 選項。
• 當使用垂直于投影截平面控制時，參考上的圖元投影必須相切 (在參考方向查看)。

以下是可變截面掃描的相關軌跡要求規則：
• X 軌跡不能與原點軌跡相交，端點除外。
• 所有軌跡必須與掃描的移動邊框相交，至少要達到掃描所需的長度。
• 使用不同長度的軌跡時，將使用最短的軌跡作為掃描的長度。
