陣列化族表實例
您可以使用“增量復制”(Copy With Increments)  工具通過增加尺寸來自動產生大量實例。此工具非常適合于族項均勻增加的零件 (如螺帽、螺栓、套筒組等) 的族表。

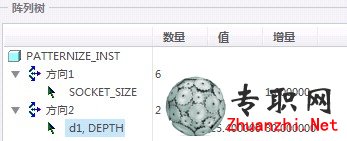

圖 1 – 陣列化實例

啟動“增量復制”工具時，“陣列化實例”(Patternize Instances) 對話框會出現，您可以在其中配置陣列化選項。下列選項可用于陣列化實例：
• 方向 (Direction) - 定義要陣列化的項目的組。
• 數量 (Quantity) - 指定沿指定方向陣列化的實例的數量。
• 項 (Items) - 指定要陣列化哪個“族項”。任何需要值的“族項”都可以陣列化。族表中定義為 Y 或 N 的特征無法陣列化。
• 增量值 (Increment value) - 為每個實例定義陣列化的項目的值。

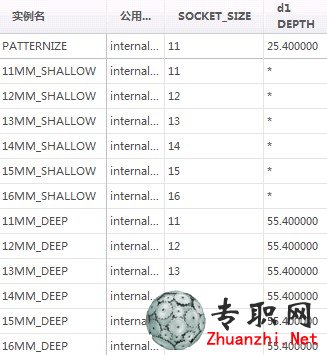

圖 2 – 族表

如果定義要陣列化的多個方向，則系統會創建一個實例結果矩陣。在圖 2 中，套筒大小在第一方向總共增加了 6，套筒深度在第二方向總共增加了 2。因此，總共創建了 12 個實例，6 個用于其中一個深度的所有套筒大小，另 6 個用于第二深度的所有套筒大小。
