缺省情況下,當您使用“選擇性粘貼”(Paste Special) 以從屬的方式復制特征時,只有生成的副本尺寸和注釋元素詳細信息從屬于原始特征。在“選擇性粘貼”(Paste Special) 對話框中選擇“完全從屬于要改變的選項”(Fully Dependent with options to vary) 選項可讓您創建完全從屬于原始特征的特征副本。但是,您也可以指定復制特征中要改變的項目。
如圖 2 所示,完全從屬的復制特征在模型樹中可通過前綴“復制的”進行識別,例如,“復制的拉伸 3”。最初,此復制特征是在圖形窗口中原始特征頂部直接創建的。不過,您現在可以改變復制特征的選項。當您右鍵單擊復制特征時,“復制的特征”(Copied feature) 菜單選項中有下列選項可供使用:

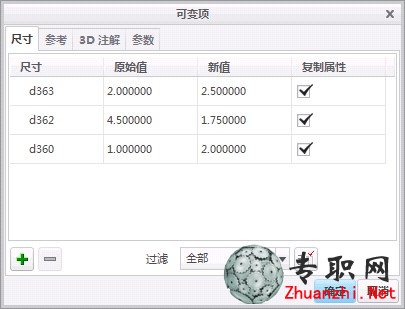

• 可變項 (Varied Items) - 允許您編輯指定復制特征元素的相關性,包括“尺寸”(Dimensions)、“參考”(References)、“3D 注解”(3D Notes) 和“參數”(Parameters)。每個指定的特征元素都會放置在“可變項”(Varied Items) 對話框中。在“可變項”(Varied Items) 對話框中,您可以看到原始值,而且可以在復制特征中指定特征元素的新值,如圖 3 所示。將尺寸添加到“可變項”(Varied Items) 對話框的另一種方法是直接編輯特征,然后雙擊要更改的尺寸。系統會警告您,尺寸將被添加到“可變項”(Varied Items) 表格中。
• 斷開相關性 (Break Dependence) - 使復制特征暫時獨立于原始特征。這可使您對復制特征或原始特征進行更改時不影響其他項目。然后可以在完成所需更改后,恢復原始特征和復制特征之間的相關性。
• 移除相關性 (Remove Dependence) - 永久斷開復制特征與原始特征之間的聯系。復制特征變得獨立于原始特征。
