尺寸陣列可讓您在指定方向上線性陣列特征。創建單向尺寸陣列需要以下項：
• 指定第一方向尺寸 - 陣列會根據所選尺寸在某個方向上拉伸。所選尺寸必須屬于要陣列的特征，如果要陣列的是組，則尺寸必須屬于組中的一個特征。在圖 1 中，指定的第一方向尺寸是距離尺寸 1。
• 指定第一方向上的增量 - 增量即陣列成員之間的間距。選擇尺寸參考時，必須指定要使用的增量。可以在操控板的“尺寸”(Dimensions) 選項卡中編輯增量。

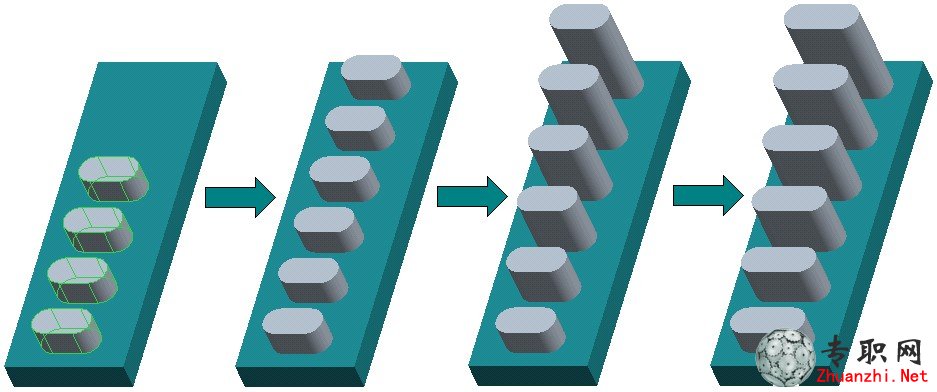

• 指定第一方向上的陣列成員數 - 在操控板中鍵入成員數。陣列成員數包含陣列導引。在圖 2 中，最左側圖像有四個陣列成員，而左數第二個圖像中的陣列成員數為六。

指定方向尺寸時，請確保選擇距離尺寸。如果選擇代表要陣列的特征寬度或高度的尺寸，所有陣列實例都會直接創建在陣列導引的上方，因為要增加的是寬度或高度尺寸，而不是陣列成員之間的距離。

增加附加尺寸
還可以同時在第一方向增加附加尺寸來創建“可變”陣列。在第一方向上增加附加尺寸需要以下項：
• 從陣列導引中選擇要增加的其他尺寸 - 陣列導引將隨用于創建該特征的所有尺寸一起顯示。
• 指定增量值 - 在圖 2 中，拉伸特征高度增加 0.5。因此，每個陣列成員的高度均在前一陣列成員的基礎上增加 0.5。
指定要陣列的其他尺寸時，一定要按 CTRL 鍵。如果未按 CTRL 鍵，選擇用來進行陣列的原始尺寸會被新選擇的尺寸取代。
