creo2.0高級指令詳解-18.9 應用陣列表
應用陣列表
可以將陣列表寫入 *.ptb 文件對其進行重新使用。在“表”(Tables) 選項卡中想要重新使用的表上右鍵單擊，然后選擇“寫入”(Write) 可完成此操作。*.ptb 文件具有與其從中寫入的表相同的名稱。您可以維護一個 *.ptb 文件數據庫來存放各種標準陣列配置，并將其讀入各種零件模型，以便輕松地切換配置。
將 *.ptb 文件讀入模型中
可以在“陣列表”(Pattern table) 操控板的“表”(Tables) 選項卡中右鍵單擊，然后選擇“讀取”(Read) 來將現有 *.ptb 文件讀入陣列表中。然后可以瀏覽，查找陣列表所需的 *.ptb 文件。在現有陣列表 *.ptb 文件中進行讀取的規則如下所示：
• “表尺寸”(Table Dimensions) 選項卡中指定的尺寸數必須等于在 *.ptb 文件中找到的尺寸數。如果數目不同，無法讀入表。
• 在“表尺寸”(Table dimensions) 中指定尺寸所依據的順序很重要。系統會依據在“表尺寸”(Table Dimensions) 選項卡中找到表尺寸的順序將它們映射到陣列表列。因此，如果第一個“表尺寸”是直徑尺寸而陣列表中的第一列是距離，很可能無法得到所需的陣列結果。
切換“活動表”
您可以為陣列創建多個表格，以便通過切換驅動陣列的表格更改陣列。可以讀入 *.ptb 文件來創建新表，也可以在“表”(Tables) 選項卡中右鍵單擊并選擇“添加”(Add) 來添加一個表。創建表之后，可以適當地對其進行編輯。
雖然可以為陣列創建多個表，但是任何指定時間只能有一個表是“活動表”。“活動表”會顯示在操控板中。可以從下拉列表中選擇某“活動表”(Active table)，也可以在“表”(Tables) 選項卡中右鍵單擊所需的表并選擇“應用”(Apply) 來指定其他“活動表”。

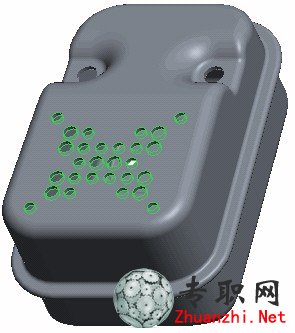

例如，圖 1 顯示的陣列表即為活動陣列表。圖 2 顯示的是設為活動表的另外一個陣列表。也可以在操控板的“表”(Tables) 選項卡中編輯表名稱。
