creo2.0高級指令詳解-18.11 創建點陣列

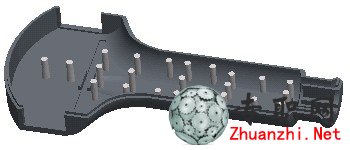

通過選擇包含多個點的基準點或草繪陣列特征。默認情況下，隨后為多個點中的每一個點創建陣列成員。但是，像其他陣列類型，您可以通過單擊“預覽點”來禁用實例。也可以基于已創建的點陣列來創建參考陣列。其他陣列屬性也可應用到“點陣列”。
陣列所參考的點可以是兩種類型的：
• 包含多個點的標準基準點特征。
• 包含多個幾何點的草繪特征。草繪也可以包含其他幾何，但是，只能在“幾何點”位置創建陣列成員。
o 草繪可以是預先存在的，并且可以在陣列創建的時候?qū)⑵溥x定。
o 也可以在“點陣列”特征中，將草繪創建為內部草繪。像其他內部草繪一樣，包含點的草繪在陣列創建時將隱藏。
