確定要運行的分析類型這一過程變得更為容易。

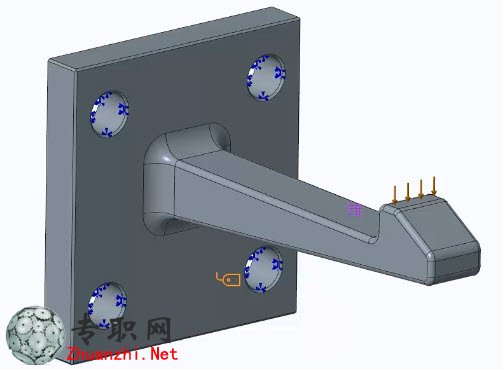

求解器得到了增強，有助于為您的模型確定要運行的最佳分析類型。在此示 例中，零件被元件上的四個孔固定，且存在描述 100 N 的向下力的作用力載荷。已為元件定義和分配材料。求解器正是利用此材料及其定義屬性來確定 所選的分析對指定元件而言是否為精確分析。

首先，在“模型樹”中，右鍵單擊所分配的材料并選擇“編輯定義”(Edit Definition)。在“材料分配”(Material Assignment) 對話框中，可以看到，材料為熱塑性材料。單擊“材料”(Material)旁的“更多”(More)。在“材料定 義”(Material Definition) 框中的“失效準則”(Failure Criterion) 下，可以看到失效準則已設置為“畸變能 (von Mises)”(Distortion Energy (von Mises))。對于 該失效準則，需要為此材料輸入定義的“拉伸屈服應力”(Tensile Yield Stress)。求解器正是使用此信息來確定材料中的應力結果是否超出所分配 材料的屈服應力。首先，運行小變形靜態分析。單擊“分析和研究”(Analyses and Studies) 打開“分析和設計研究”(Analyses and Design Studies) 對話框。
單擊“新建”(New) ▶ “文件”(File) ▶ “靜態分析”(Static Analysis)。在“名 稱”(Name) 框中，鍵入小變形的名稱，例如 Static_sd。選擇“單通道自適 應”(Single-Pass Adaptive) 作為收斂方法并單擊“確定”(OK)，然后從“分析和 設計研究”(Analyses and Design Studies) 對話框運行分析。分析完成后，診斷窗口隨即出現。
在診斷窗口中查看警告消息。在這種情況下，將顯示以下警告消息：“此分 析過程中的應變較大，這可能導致結果不準確。應考慮使用‘計算大變形’選項(如果適用)。”(The strains are large during this analysis, which may lead to inaccurate results. You should consider using the Calculate Large Deformations option, if applicable.)。從而幫助您確定所選分析是否正確。
基于諸如約束、載荷和所分配的材料等模型條件判斷，在此情況下未運行正 確的分析。還將顯示以下警告消息：“下面所列材料已經超過了屈服條件。應考慮使用彈塑性材料 (如果適用)。”(The yield condition has been exceeded for the material(s) listed below. You should consider using an elasto-plastic material, if applicable.)。從而幫助您根據準備嘗試執行的分析確定所選材料是否正確。
根據收到的信息，您可以更新這些情況以解決警告消息中提及的需要您注意 的問題。首先，在“模型樹”中，右鍵單擊材料，然后在“材料分配”(Material Assignment) 對話框中單擊“材料”(Material) 旁的“更多”(More)。在“材 料”(Material) 框中，選擇一種彈塑性材料，例如 steel.mtl。單擊箭頭按鈕以將所選材料移至“模型中的材料”(Materials in Model) 列表。在“模型中的 材料”(Materials in Model) 列表中選擇 STEEL，然后單擊“確定”(OK)。在“材 料分配”(Material Assignment) 對話框中，“材料”(Material) 變為 STEEL。單 擊“確定”(OK)，然后單擊“分析和研究”(Analyses and Studies) 運行分析。在 這種情況下，單擊“文件”(File) ▶ “新建靜態分析”(New Static)，然后在“靜態分 析定義”(Static Analysis Definition) 對話框中鍵入分析的名稱，例如Static_LDA。單擊“計算大變形”(Calculate Large Deformations) 和“塑 性”(Plasticity) 復選框。選擇“單通道自適應”(Single-Pass Adaptive) 方法并單 擊“確定”(OK)，然后從“分析和設計研究”(Analyses and Design Studies) 對話 框運行分析。運行完第二次分析后，之前在小變形靜態分析過程中收到的兩條警告消息不會再顯示在診斷中。這樣便可幫助您確定該定義的彈塑性材料 分析未超出基于失效準則的屈服條件。此外，由于已設置大變形的計算，由 此可知此材料的屈服應力并未超出所分配材料的屈服應力。可以確定所顯示的結果是準確的。
無論您是設計師、設計工程師還是分析師，這種界面易用且功能強大的求解 器都能幫助您獲得高質量的結果。
