可定義存在有限摩擦的接觸界面。從而，可確定元件間是否出現滑動，以及 確定在各界面之間傳遞的切向力載荷。
用戶界面位置：?jiǎn)螕?ldquo;精細模型”(Refine Model) ▶ “界面”(Interface)。

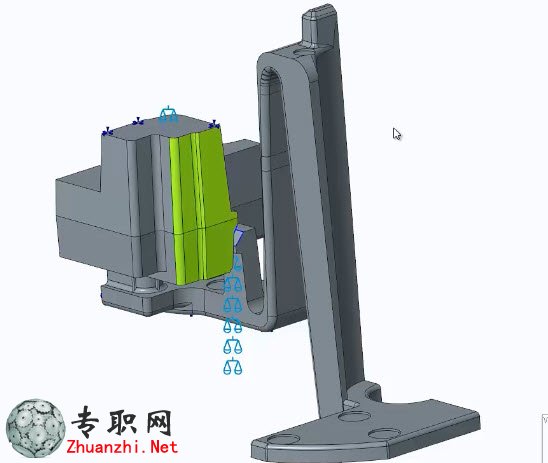

可在 2D 和 3D 模型中執行存在有限摩擦的大變形接觸分析。在此示例中， 將向您介紹在裝配上定義接觸界面的流程。單擊“精細模型”(Refine Model) ▶
“界面”(Interface) 打開“界面定義”(Interface Definition) 對話框。在“類 型”(Type) 框中選擇“接觸”(Contact)，然后在“參考”(Reference) 框中選擇“曲 面-曲面”(Surface-Surface)。在“圖形”窗口中完成選擇后，可選擇界面的“屬 性”(Properties)。在“摩擦”(Friction)      框中，可從下面列表所述的摩擦類型中 進行選擇：
•“無”(None) - 定義無摩擦的接觸界面，使兩元件能夠相對于彼此自由滑動。
•“無限”(Infinite) - 定義兩元件無法相對于彼此滑動的接觸界面。
•“有限”(Finite) - 在兩個參考之間定義靜摩擦系數以及動摩擦系數。


在此示例中，選擇“有限”(Finite)。現在，可將“靜摩擦系數”(Static       Coefficient
of Friction) 定義為 0.15。還可定義“動摩擦系數”(Dynamic Coefficient of Friction)，或在此示例中，單擊“同靜摩擦”(Same as static) 復選框。在將有 限摩擦應用于接觸界面后，可確定接觸分析過程中是否出現滑動。還可確定 在每個界面上發生滑動的程度，方法是使用新的切向力測量，由此確定為每
個界面?zhèn)鬟f的切向力載荷。還定義了用戶定義的測量   Reaction_Y。這表 示推動此元件并將其捕捉就位時所需的總力。
單擊“原始點”(Home) ▶ “分析和研究”(Analyses and Studies) 啟動分析過程。 在“分析和設計研究”(Analyses and Design Studies) 對話框中，單擊“文 件”(File) ▶ “新建靜態分析”(New Static)，然后在“靜態分析定義”(Static Analysis Definition) 對話框中鍵入分析的名稱。單擊“非線性/使用載荷歷史記錄”(Nonlinear / use load histories) 和“計算大變形”(Calculate large deformations)      復選框。由于接觸是以模型中的界面表示的，因此系統會自 動選中“接觸”(Contacts) 復選框。在“收斂”(Convergence) 選項卡上，針對已 定義分析，單擊“壓入配合 (初始穿透量)”(Press fit (initial interpenetration)) 復選框。在“輸出”(Output) 選項卡的“輸出步長”(Output Steps) 下，選擇“用戶定義的輸出步長”(User-defined Output Steps)。在“主步長數”(Number of Master Steps) 框中，鍵入 11，然后單擊“等間距”(Space Equally) 和“確 定”(OK)。在“分析和設計研究”(Analyses and Design Studies) 對話框中，運 行分析并顯示研究狀況。在運行分析過程中查看報告。報告完成后，向上滾 動查看第一次發生滑動的時間。在此示例中，第一次滑動發生第 7 步之后。
現在可查看結果。顯示有三個結果窗口。左側顯示的是 Reaction_Y 的 圖。Reaction_Y  是一個為了表示將元件捕捉就位時所需的力而創建的用 戶定義測量。右側顯示的是 Interface2 中的切向力。中間顯示的是將元 件捕捉就位時施加于裝配的整體應力的動畫演示。
借助此增強功能，可確定各界面發生的滑動程度以及為界面?zhèn)鬟f的切向力載 荷。
