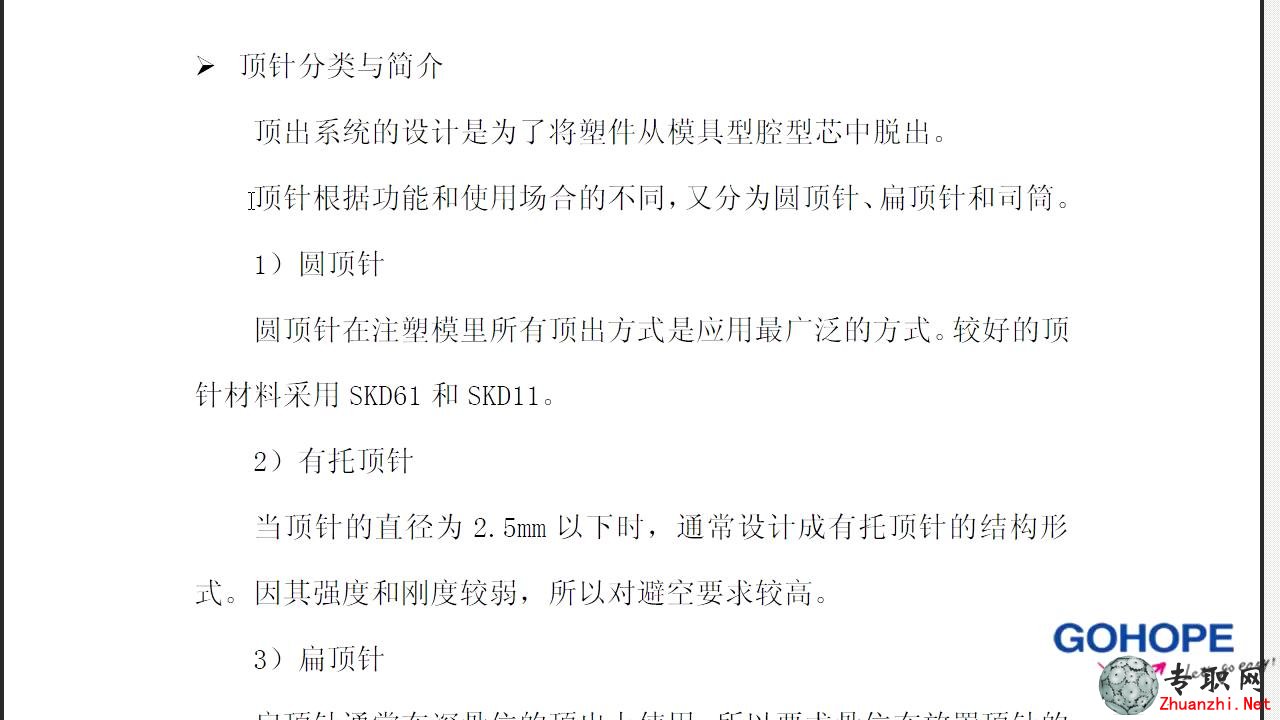

頂針分類與簡介
頂出系統的設計是為了將塑件從模具型腔型芯中脫出。
----------------------------------------------------------------------
關于更多UG8.5 冷卻&頂出系統_UG NX8.5 模具設計視頻教程
請訪問：UG模具設計
-----------------------------------------------------------------------

頂針根據功能和使用場合的不同，又分為圓頂針、扁頂針和司筒。
1）圓頂針
圓頂針在注塑模里所有頂出方式是應用最廣泛的方式。較好的頂針材料采用SKD61和SKD11。
2）有托頂針
當頂針的直徑為2.5mm以下時，通常設計成有托頂針的結構形式。因其強度和剛度較弱，所以對避空要求較高。
3）扁頂針
扁頂針通常在深骨位的頂出上使用，所以要求骨位在放置頂針的這一段最好是直線。扁頂針的有效頂出面積比有托頂針要大得多，所以頂出力也大，雖然扁頂針加強桿的強度和剛度都非常大，但扁頂針的頂出段強度和剛度并不大，為了防止出現彎曲，它的避空孔的要求較普通頂針要嚴格一些。
4）司筒
司筒大多是為了頂出塑膠產品的膠柱而設計的，它必須跟著產品膠柱的位置而設計。普通司筒的工作原理跟普通頂針的工作原理是一樣的，唯一不同的是，司筒中間還有一支司筒針，它在整個頂出過程中是保持不動的。
