非標全自動編帶機電感編帶測試NG分選一體機3D模型_proe設計_Asm/Prt文件下載

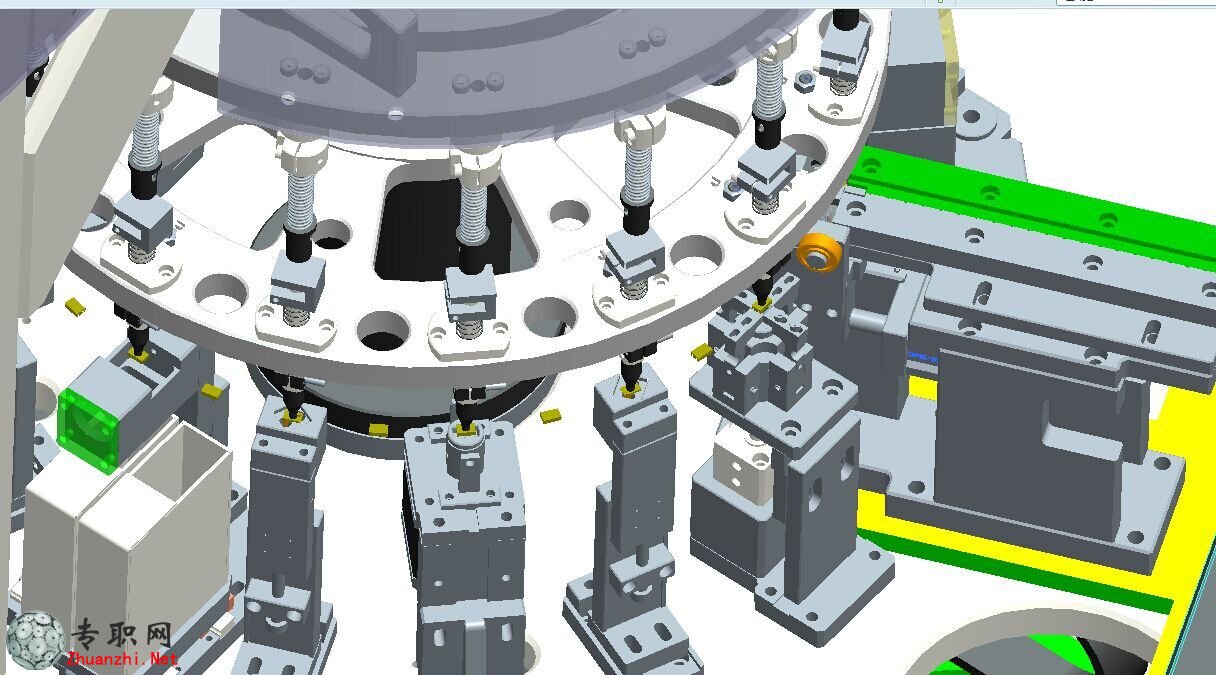

該全自動編帶機，即為電感自動編帶包裝機，其主要功能有：測試極性，測試電感，測試NG,測試耐壓等等，這是一套非常復雜的圖紙特別是中間的旋轉盤部分，共有16個吸嘴然而每個吸嘴要負責吸產品，到了指定工位后還要破真空，中間的真空分流盤結構也是設計的非常巧妙，實現吸氣和吹氣還需在每個不同的工位實現，底部的很多測試工位以及導正工位旋轉工位等，歡迎有感興趣的朋友下載。

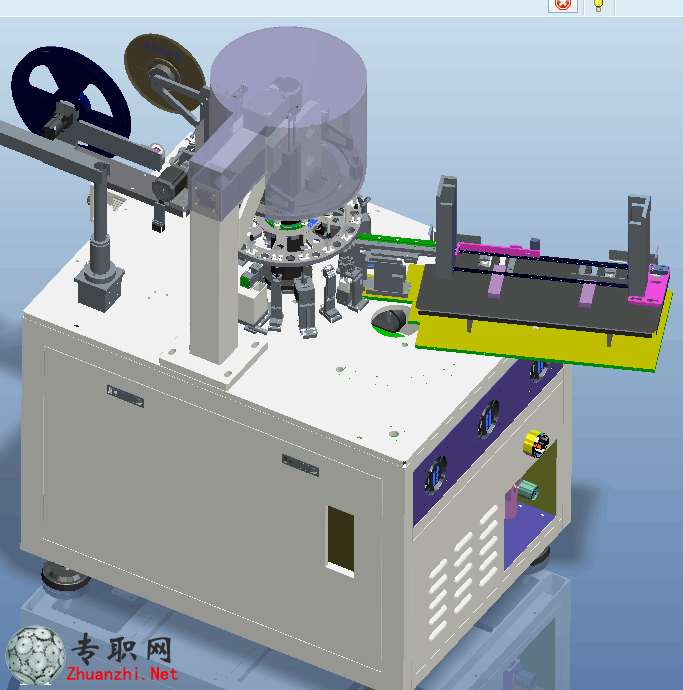

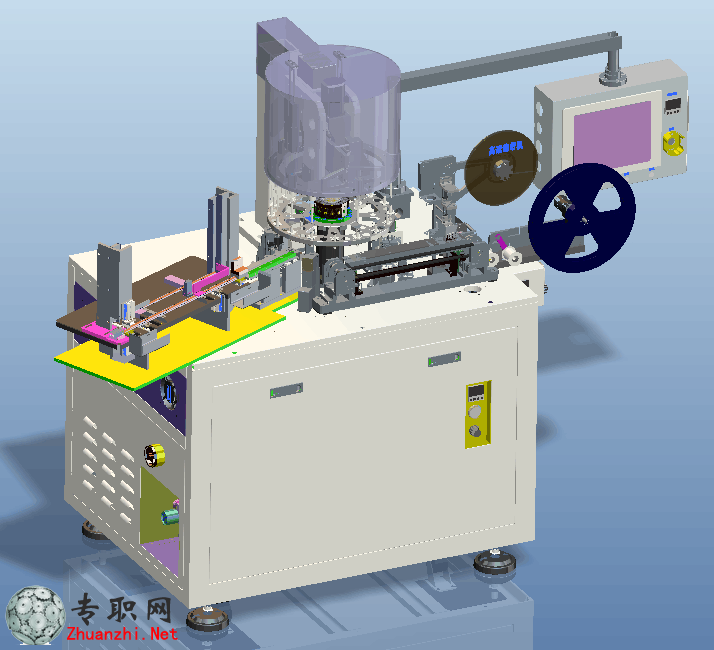

PROE5.0設計的全自動編帶機電感編帶測試NG分選一體機，這套圖紙是全套3D模型，應用于SMD，電感，IC,SOP8,SOP1015,LED等元件的測試分選包裝，上料方式為管裝疊加式后由氣缸推出一管料進行供料入料方式為吹氣式送料速度非常快，其總裝圖是：qbd20-000000.asm，零部件和總裝圖都是完整的，而且有參數可編輯！還有STEP文檔提供，滿足大多數技術員的參考。
