creo2.0高級指令詳解-10.3 創建垂直軌跡的掃描

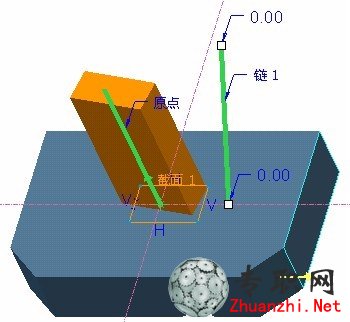

使用“垂直于軌跡”截平面控制時，移動邊框始終垂直于指定軌跡。缺省情況下，邊框被創建為垂直于原點軌跡，但它可以垂直于任何附加軌跡。要切換邊框所垂直的軌跡，僅需在操控板中為該軌跡選擇 N 復選框。在圖 1 中 ，邊框垂直于原點軌跡。在圖 2 中 ，邊框垂直于“鏈 1”(Chain 1) 軌跡，幾何也隨之更改。
指定“起點的 X 方向參考”
指定“起點的 X 方向參考”可設置創建草繪的邊框的初始 X 方向。參考為草繪視圖指定 X 正向。指定“起點的 X 方向參考”類似于為始終設置為“右側”(Right) 的草繪定向方向指定草繪定向參考。在圖 1 中 ，X 方向參考為以橙色突出顯示的右模型曲面。在圖 3 中 ，X 方向參考已更改為右倒角曲面。這使得邊框稍微旋轉面向新的參考，草繪的幾何體也產生同樣的變化。請注意，如果沒有分配“起點的 X 方向參考”，系統將分配一個缺省方向。
