可將軌跡指定為相切軌跡，這在需要可變截面掃描曲面與現(xiàn)有幾何相切的情況下非常有用。可以在“參考”(References) 選項卡中選擇 T 復選框，或使用“相切”(Tangency) 選項卡來指定某軌跡為相切，如圖 1 所示。

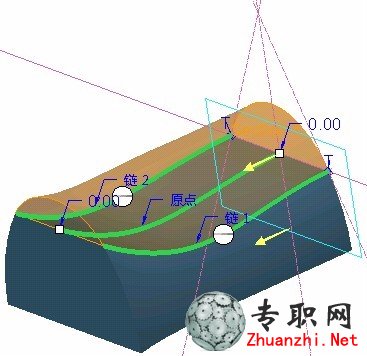

對于每個指定的相切軌跡，都會在草繪器中顯示中心線。此中心線根據(jù)需要繞軌跡旋轉以保持相切關系。因此，任何約束到該中心線的幾何在掃描過程中也會保持相切。在圖 2 中，每個相切軌跡都有一個相切中心線 。

您可以指定某相切軌跡與實體幾何的一個或多個曲面相切。如果指定一個實體幾何邊為相切軌跡，系統(tǒng)將允許您指定生成幾何將與哪個相鄰曲面相切。操控板的“相切”(Tangency) 選項卡中有以下相切選項可供使用：
• 無 (None) - 從軌跡中移除相切。
• 側 1 (Side 1) - 掃描截面包含與軌跡側 1 上的曲面相切的中心線。生成的相切曲面在“相切”(Tangency) 選項卡中指定。
• 側 2 (Side 2) - 掃描截面包含與軌跡側 2 上的曲面相切的中心線。生成的相切曲面在“相切”(Tangency) 選項卡中指定。
• 已選擇 (Selected) - 可在掃描截面中為相切中心線手動指定曲面。

在“參考”(References) 選項卡中，每個相切軌跡有兩個不同的 T 復選框。切換所選復選框會將相切由“側 1”(Side 1) 切換至“側 2”(Side 2)，反之亦然。取消選中“參考”(References) 選項卡中的 T 復選框，其效果等同于從“相切”(Tangency) 選項卡的“參考”(References) 下拉列表中選擇“無”(None)。
