creo2.0高級指令詳解-12.5 分析掃描混合截面平面控制
分析掃描混合截平面控制
各草繪截面或選定截面放置在移動截面邊框上�？梢允褂貌倏匕宓�“參考”(References) 選項卡中的截平面控制設置，調整此移動截面邊框的方向。
可以使用下列三個截平面控制選項：

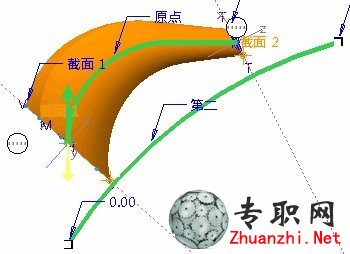

• 垂直于軌跡 (Normal to Trajectory) - 移動截面邊框始終垂直于指定軌跡。缺省情況下，截面邊框垂直于原點軌跡。如果指定了第二軌跡，則可以在第二軌跡的“參考”(References) 選項卡中選擇“N”復選框，使截面邊框垂直于第二軌跡。在圖 1 中，截面邊框被指定為垂直于第二軌跡。請注意，截面垂直于此第二軌跡。

• 恒定法向 (Constant Normal Direction) - 移動邊框的 Z 軸 (截面法線) 與指定方向平行。對于基準平面，Z 軸與平面法線方向平行，因此截面也將與該平面平行。使用方向參考收集器，您可以添加或刪除與 Z 軸平行的參考。在圖 2 中，截平面控制被設置為“恒定法向”(Constant Normal Direction)，方向參考被設置為基準平面。請注意，截面平行于基準平面。
• 垂直于投影 (Normal To Projection) - 沿著投影方向看，截面邊框與原點軌跡保持垂直。Z 軸與原點軌跡在指定方向上的投影相切。在圖 3 中，截平面控制已被設為“垂直于投影”(Normal To Projection)。原點軌跡被投影到方向參考 TOP。所生成的截面邊框垂直于這個投影的原點軌跡。
