creo2.0高級指令詳解-12.6 分析掃描混合中的水平與豎直控制
水平與垂直控制決定著如何沿掃描混合伸出項或切口控制截面邊框繞草繪平面的法線的旋轉方式。水平與垂直控制的類型共有三種：

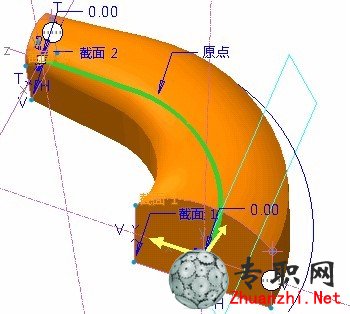

• 自動 (Automatic) - 截平面被自動定向為 XY 方向。Creo Parametric 計算 x 矢量的方向，以使掃描幾何的扭轉量最低。“自動”(Automatic) 是無任何參考曲面的原點軌跡的缺省選項。您可使用方向參考收集器，在掃描混合的起點定義初始截面或邊框的 X 軸方向。有時，必須指定 X 軸方向，例如，對于直線軌跡或起始為直線段的軌跡。 當水平/豎直控制被指定為“自動”(Automatic) 時，您可在起點指定 X 向參考。起點上的 X 向參考會設置截面邊框的初始 X 方向。X 方向是截面的草繪視圖中的 X 正向。您可以指定此參考，或者將其保持為默認值 (意味著系統會指定默認方向)。在圖 1 中，水平/豎直控制設置為“自動”(Automatic)。反過來，起點上的 X 方向參考為基準平面。

• 垂直于曲面 (Normal To Surface) - 截面邊框的 Y 軸指向所選曲面的方向，且垂直于與原點軌跡關聯的任何曲面。當原點軌跡至少有一個關聯曲面時，此選項為缺省選項。單擊“下一個”(Next) 可在可能的曲面之間切換，如圖 2 所示。
• X 軌跡 (X-Trajectory) - 當同時指定原點和第二軌跡時，此選項將變為可用。X 軌跡是第二軌跡，并且它必須至少與原點軌跡長度相等。對于此選項，截平面的 X 軸會在掃描軌跡上穿過指定的 X 軌跡與截平面的交點，如圖 3 所示。
