creo2.0高級指令詳解-12.8 分析掃描混合選項
分析掃描混合選項
可以通過控制所定義的兩個截面之間的橫截面區域，以及控制兩個截面之間的參數的變化方式，來控制掃描混合幾何。可使用以下選項：

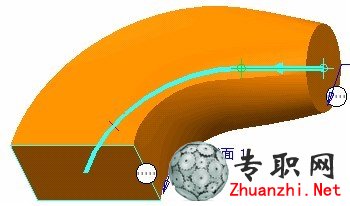

• 無混合控制 (No blend control) - 不為掃描混合指定混合控制。在圖 1 中，未指定混合控制。
• 設置周長控制 (Set perimeter control) - 強制混合的周長在兩個截面之間線性變化。也可以使系統創建一條通過混合中心的曲線。這條曲線將成為掃描混合特征的一部分。

• 設置橫截面面積控制 (Set cross-section area control) - 使您能夠在掃描混合的指定位置指定橫截面面積。會有一個表格顯示各個指定的位置以及該位置上的橫截面面積。預定義的橫截面會顯示在表格中，但不能在該表格中對區域進行編輯。要添加其他位置，請單擊表格將其激活，然后選擇軌跡上的點并編輯所需的橫截面區域。在圖 2 中，“選項”(Options) 選項卡顯示了四個橫截面面積受控的位置。對于截面 1 和截面 2，“面積”(Area) 單元格會灰顯，因為這些截面是預定義的。指定橫截面控制的生成幾何如圖 3 所示。
