分析掃描混合規則
創建掃描混合特征時需要考慮下列規則和限制：
• 若是封閉的軌跡輪廓，則一個截面必須位于起點，且必須至少再有一個截面處在其他位置。
• 掃描混合不能自交。導致相交的常見原因有：
o 軌跡已自交。
o 掃描的截面過寬，繞之掃描的拐角過于尖銳，從而生成了相交幾何。
在圖 1 中，圓形截面是沿彎曲軌跡進行掃描的，這樣就導致了手杖形幾何。在中間圖像中，正視圖中的紅色截面線顯示幾何不重疊。但是，在右圖中，截面對于拐角半徑來說太寬，生成了相交幾何，因此導致失敗。

• 在非相切的軌跡上創建掃描混合會在幾何中產生斜接效果。在圖 2 中，您會注意到由于非相切軌跡而形成的尖角。
• 軌跡的鏈起點和終點的截面參考是動態的，且會在軌跡被修剪時更新。
• 使用“垂直于軌跡”(Normal To Trajectory) 截平面控制選項時，第二軌跡必須由彼此相切的圖元組成。
• 截面位置可以是模型幾何的參考，但修改軌跡可能會使參考失效并導致掃描混合失敗。

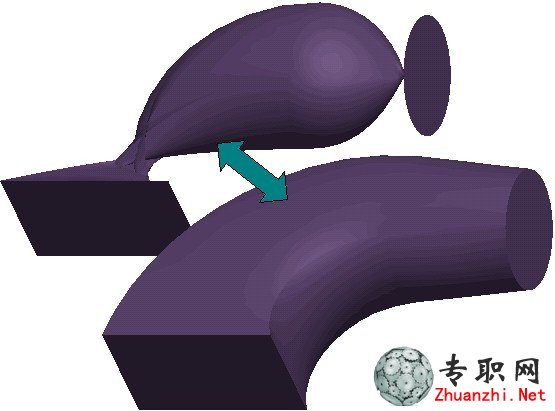

• 如果兩個截面之間的起點不對齊，則會產生扭曲效果，從而導致特征失敗。在圖 3 中，掃描混合的起點不匹配，從而產生扭曲的幾何。當相同截面的起點正確對齊時，您還將看到所生成的幾何。
• 如果兩個截面之間的圖元數量不相等，則必須對其進行分割或使用混合頂點創建一個等數。在圖 4 中，掃描混合的一個截面有四個圖元，而另一個截面有六個圖元。有必要在圖元數量較少的截面上添加兩個混合頂點，您可以看到生成的預覽幾何。
