creo2.0高級指令詳解-15.5 編輯族表成員
編輯族表成員
Creo Parametric 模型的行為與生成的幾何可能會有所不同，具體取決于您編輯的是類屬模型還是實例。請考慮下列情形以及類屬模型與族表實例所發生的情況。
在類屬模型中編輯特征尺寸
如果在類屬模型中編輯無法在族表中改變的尺寸，則幾何在類屬模型和所有實例中都會更新。
如果在類屬模型中編輯可以在族表中改變的尺寸，則除非族表中實例的尺寸值被設置為 "*"，否則只有類屬模型中的幾何會更新。實例幾何會保持在族表列中設置的尺寸值。
在實例中編輯特征尺寸
如果在實例中編輯無法在族表中改變的尺寸，則幾何在類屬模型和所有實例中都會更新。
如果在實例中編輯可以在類屬族表中改變的尺寸，則系統會告知您尺寸是表驅動尺寸。族表修改一經確認，您即可在實例中編輯值并更新幾何。類屬中的族表會在該特定實例行中更新，但不會在其他實例行中更新。
在類屬模型中添加或編輯特征
如果在類屬模型中隱含或刪除無法在族表中改變的特征，則該特征會在所有實例中自動隱含或刪除。
如果在類屬模型中隱含可以在族表中改變的特征，則除非族表中的可變值被設置為 "*"，否則只有類屬模型中的特征會更新。實例特征會保持在族表列中所設置的值。也就是說，如果值被設為 Y，則會顯示特征；如果值被設為 N，則會隱含特征。
如果在類屬模型中刪除可以在族表中改變的特征，則該列會從族表中移除，并且會從所有實例中刪除該特征。
如果將某個特征添加到類屬模型，則該特征將被添加到所有實例中，如圖 1 所示。
在實例中添加或編輯特征
如果在實例中隱含無法在類屬族表中改變的特征，則只會在該特定實例中隱含該特征。系統會警告您隱含實例特征只是臨時有效。如果刪除某個特征，則只會在該特定實例中刪除。可以通過添加刪除的特征作為可變項目來修改類屬族表。這將允許您在其他實例中隱含該特征。
如果在實例中隱含可以在類屬族表中改變的特征，則只會在該特定實例中隱含該特征。系統會警告您隱含實例特征只是臨時有效。其他實例中的特征會根據在族表列中所設置的值進行隱含或恢復。對于已隱含的特征，它的值在族表中不會變更。如果從實例中刪除特征，則只會在該特定實例中刪除該特征。其他實例中的特征會根據在族表列中所設置的值進行隱含或恢復。對于該特定實例，已刪除特征在族表中的值會變?yōu)?N。

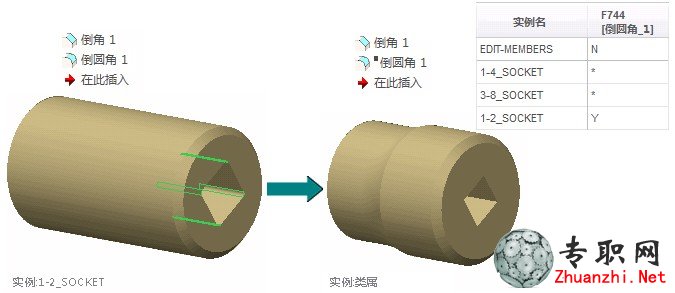

 圖 2 - 在實例中創建特征

如果將特征添加到實例中，則該特征將作為要在類屬族表中改變的項目被添加進去。對于特征被添加到其中的實例，列值被設置為 Y，對于類屬及其他所有實例，列值被設置為 N。在圖 2 中，倒圓角被添加到實例中。因此，倒圓角被作為要改變的項目添加到類屬的族表中。
