creo2.0高級指令詳解-16.1 創建UDF(用戶自定義特征)
用戶定義特征 (UDF) 是指由特征、參考和尺寸構成的組，它們可被保存起來供將來的其它模型使用。UDF 可以幫助您建立一個常用幾何的資料庫，從而節省時間。
從“模板”模型定義 UDF

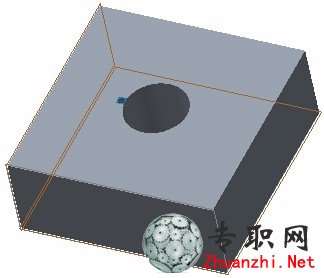

要創建 UDF，您必須先創建一個“模板”零件，此零件中包含與目標模型 (新模型) 中的幾何相同的基礎幾何。然后在此零件上建模那些將要包括在 UDF 中的特征。圖 1 中展示了一個示例。建模這些特征時，請務必考慮要創建參考的數量。在大多數情況下，盡量減少參考數有助于創建最有效的 UDF。
在 UDF 庫中定義 UDF (*.gph 文件)，為其指定一個容易識別的名稱。UDF 庫位置很可能是您公司所特有的位置，由您的管理員定義。可以從“組目錄”(Group Directory) 公用文件夾訪問 UDF 庫，它會在適當?shù)臅r候顯示出來。

指定存儲選項類型。存儲選項有兩種類型：
• 從屬的 (Subordinate) - 創建對原始模板模型的參考，并自動使用模板模型作為參考零件，以便今后用于指導 UDF 的放置。必須有原始模型，才能使從屬 UDF 起作用。您對原始模型進行任何尺寸變更，它們都會自動反映到 UDF 中。
• 獨立 (Standalone) - 不參考模板模型。它會將原始模型的全部信息都復制到 UDF 文件中。您對原始模型進行任何變更，它們都不會反映到 UDF 中。創建獨立 UDF 時，您可以選擇創建單獨的參考零件。如果創建，則參考零件具有和 UDF 相同的名稱，但帶一個 "_GP" 后綴。
