（1）在UG NX8.5中，草圖分為直接草圖和任務草圖，首先當點擊插入菜單中的草圖命令進入直接草圖，然后任意選取一個平面，進行繪制以后，工作環境是不會發生變化的還是原來的建模環境，這時就可以直接用插入下面的草圖曲線里面的命令來進行草圖繪制，也可在工具欄的空白處點擊右鍵調出工具欄，就可以進行繪制了，最后點擊完成草圖，就可以退出了，同時在部件導航器中也可以找到作圖步驟。

（2）對任務草圖的介紹，相對于直接草圖來說，任務草圖相對來說操作會更簡便一些，當選擇了任務草圖以后，工作環境將會進入草圖環境工作模式，草圖的命令很多，在直接草圖中要想找到一些命令是很不方便的，而且快捷鍵也會有沖突的。綜合以上兩點，直接草圖和任務草圖的根本區別就是點擊任務草圖以后會在草圖環境中工作，其他命令都還是一樣的。

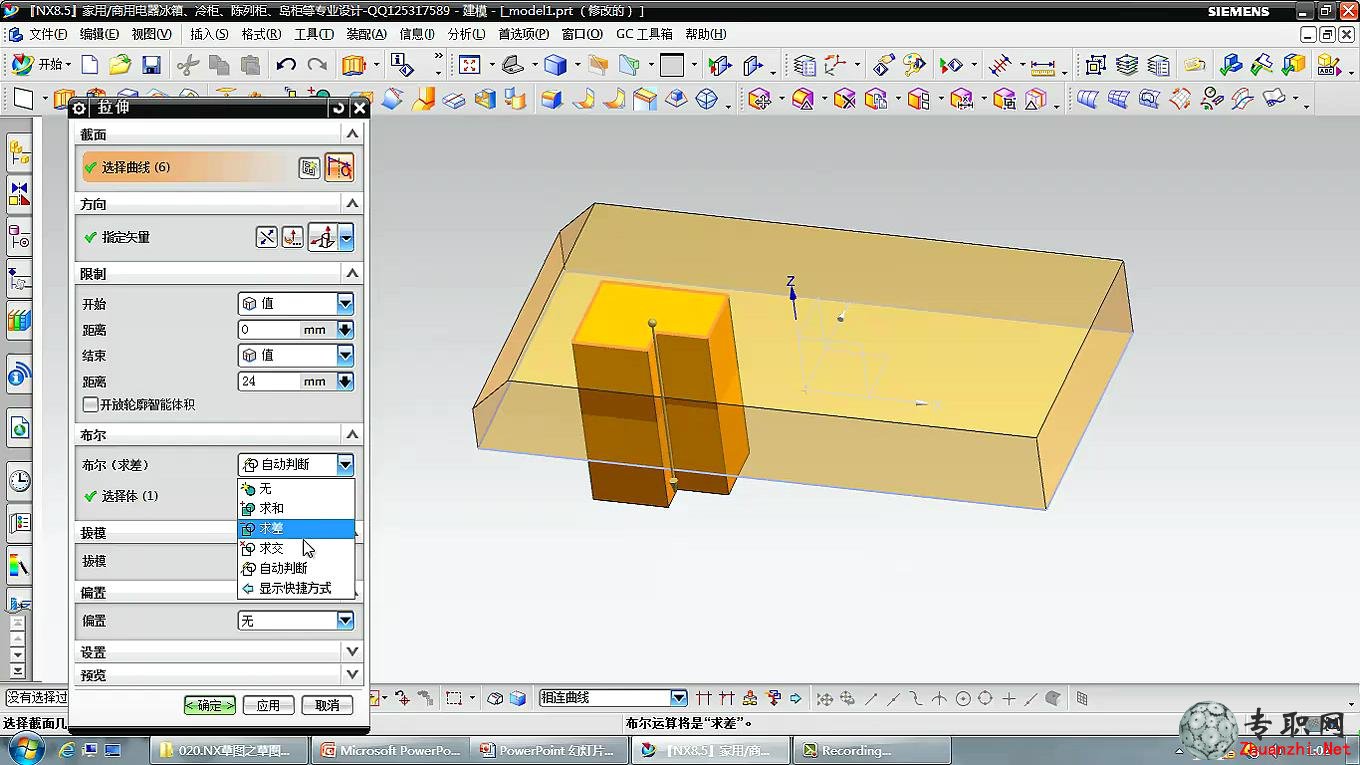

（3）創建草圖的一般流程，當點到草圖以后，會提示我們要點擊一個平面來進行繪制，在默認情況下是xy平面，但是也可以更改，如果想更改坐標軸的方向，雙擊坐標軸就可以了。接著是在默認情況下繪制圖形，以矩形為例，在默認平面上繪制一個矩形，然后進行尺寸標注。按Q結束操作。也可以對其進行拉伸 拔模等操作。
