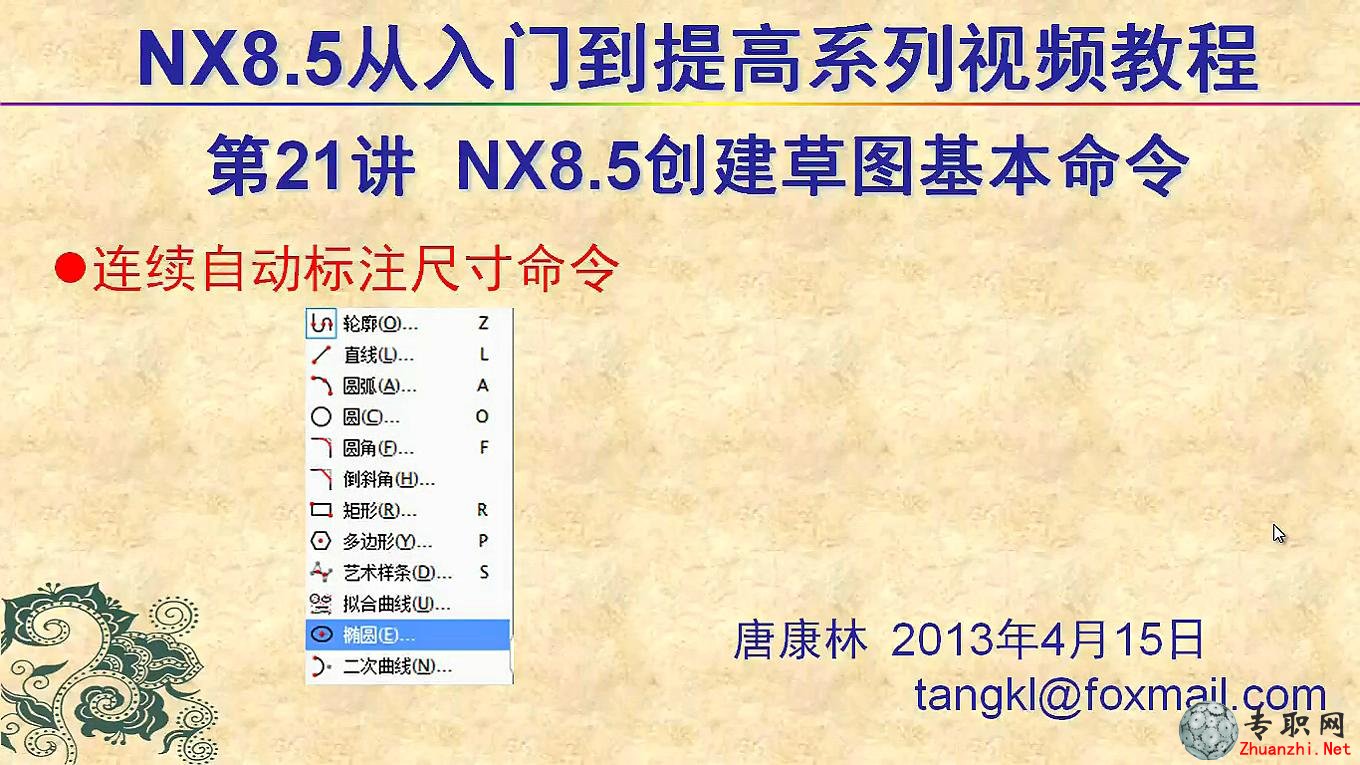

21、UG8.5繪制草圖的基本命令 _ _ 唐康林UG NX8.5建模視頻教程下載

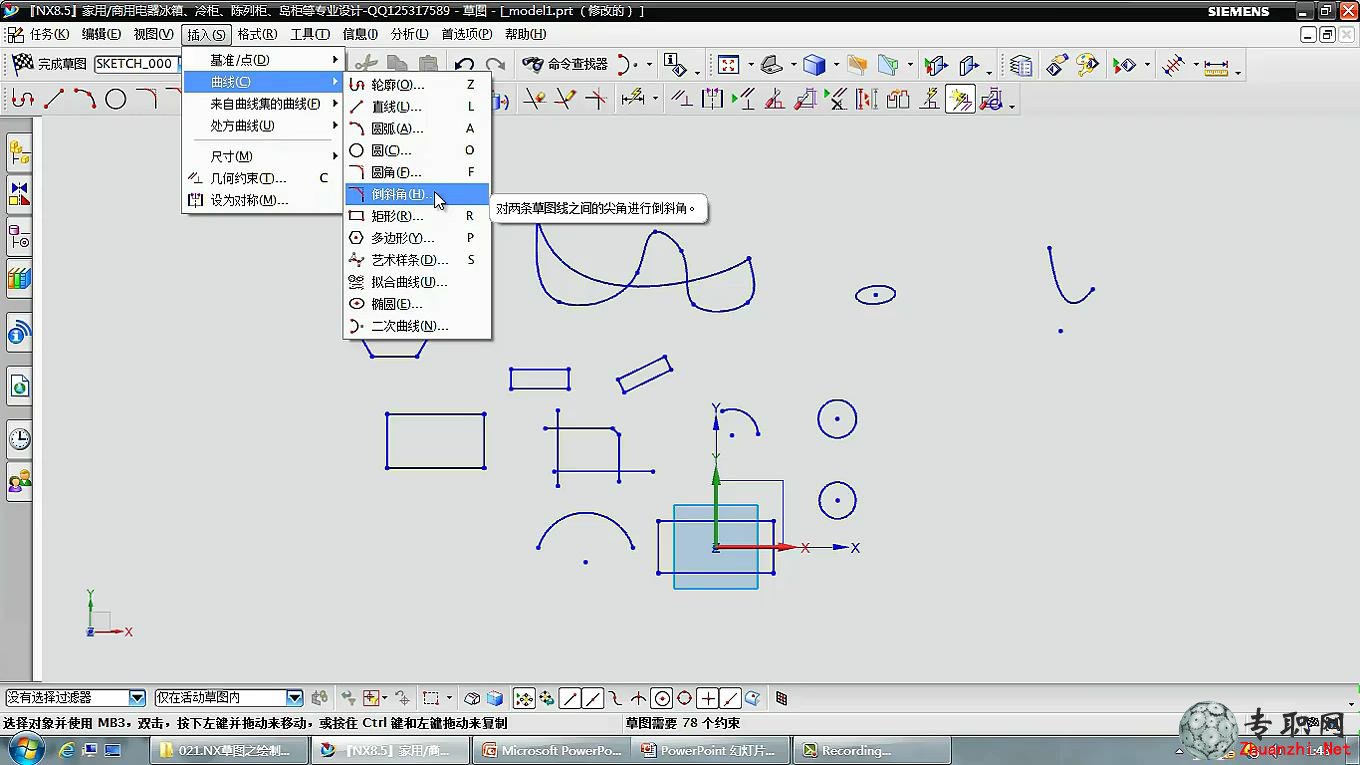

（1）首先我們用任務草圖的方式來創建草圖，在插入里面的草圖命令可以找到，進入以后選擇一個基準平面，以創建直線命令為例，點擊直線命令以后會彈出一個可以輸入xc yc值的一個對話框，當移動鼠標時，xc yc的值會有想應的變化，然后任意點取兩點，就會的到一條直線，在默認情況下，創建的直線是會自動標注尺寸的。


（2）接著是創建圓角，點擊圓角命令以后，會提示讓我們選擇線，然后當我們選擇了一條線后，會提示我們再選擇第二條線，這時就會有一個動態的圓角出現，還可以對動態圓角的數值進行設置，不過這是一種比較慢的方法，這時我們還可以按住鼠標左鍵不動，然后按順時針或逆時針方向進行滑動，這時就可以得到圓角了。
（3）最后說一下，倒斜角和矩形的命令的創建方法。首先點擊倒斜角命令，點擊以后會提示我們選擇第一條直線，選擇完第一條直線以后會提示我們選擇第二條直線，當兩條直線都選擇完成以后彈出一個動態線，這時在哪個象限放就會在哪個象限倒斜角，這就是倒斜角命令的創建。下面是矩形的創建方式，矩形有三種創建方式，第一種是兩點創建法，點擊第一點再點擊第二點這時就會出現一個矩形，第二個是創建斜矩形，第三個是通過指定矩形中心點來確定矩形。
