高爾夫球的proe畫法

說明：此教程最終目的是讓大家學會一種類似球體陣列的proe操作，這個高爾夫球只是舉例，里面的尺寸定義為本人隨意指定，僅供參考。

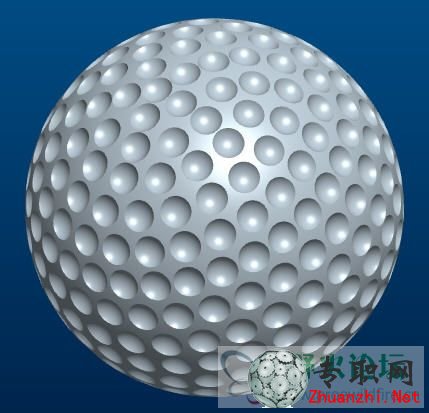

最終效果圖

操作步驟：

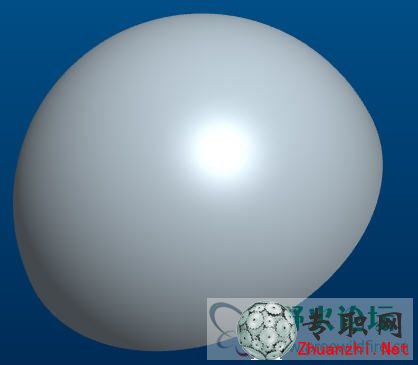

1.建立一個實體半圓球


2.第一個五孔陣列


2-1

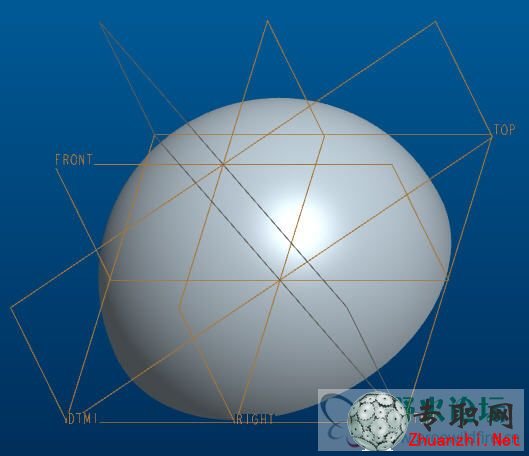

   建立兩個垂直的基準平面（理論上應該只用建立一個就可以了，在繪圖 的時候讓半圓底面的基礎為輔助參考。可是我本人在最終陣列的時候，經常出錯，所以這里我做兩個新建立的基準為參考。大家可以自行研究）

2-2

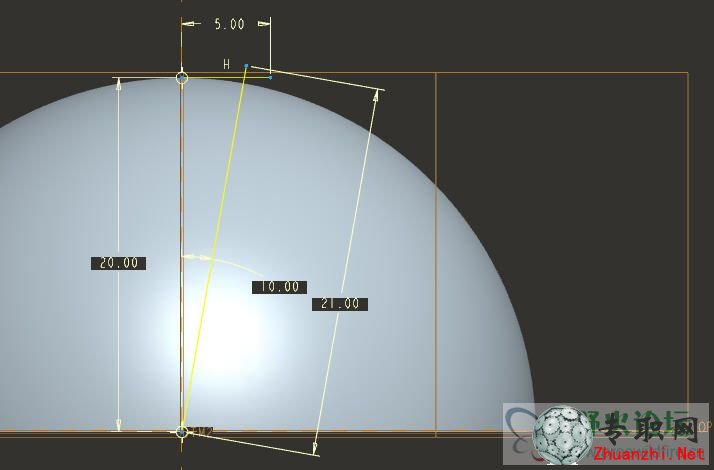

以DIM1為基準參考，DTM2為輔助參考建立如下草繪→完成。
尺寸說明：5 這條直線在這里沒什么要求，指定5是為了等會做第一個五孔陣列，至于此條直線的位置可以隨意指定(20這個尺寸沒用)
         10°是直線傾斜，為最終陣列時使用。
         21  是做第一個孔位的頂端參考

2-3

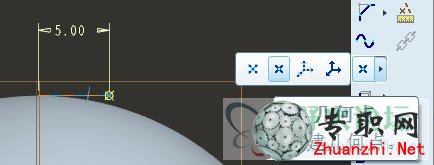

使用先前參考進入草繪，指定5直線的尺寸。等會退出草繪的時候，如果沒有幾何存在，會提示錯誤，在這里添加一個幾何點。
注意：一個是幾何點一個是點， 點的作用在于草繪中約束參考。


2-4
指點5 的關系，做完這部就可以退出草繪了。
注意：a可以是隨意字母，但是必須在前。如果kd0=a 將提示錯誤。


2-5

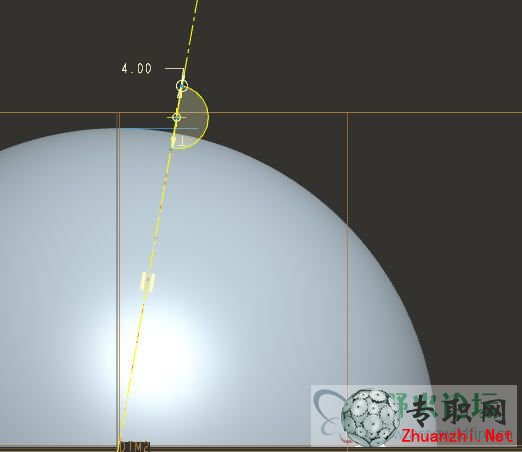

以先前參考 用旋轉特征再進入草繪，繪出如下半圓，去除材料旋轉結束。
   注意：此半圓的約束條件，指定旋轉軸



2-6

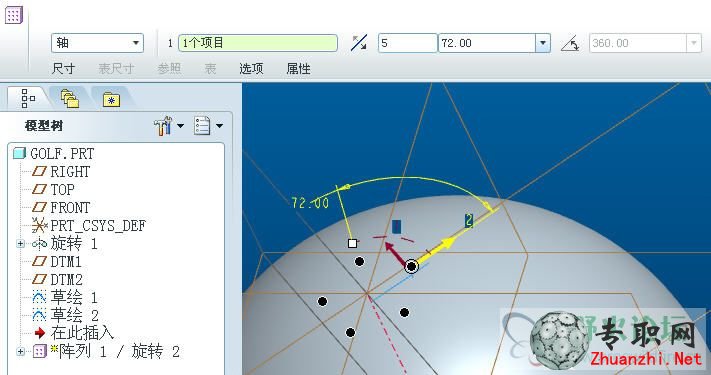

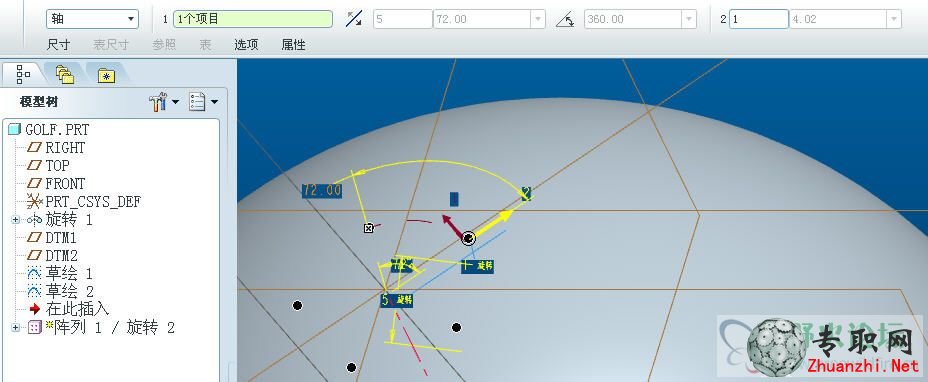

以之前做的旋轉特征做軸陣列→完成。


2-7

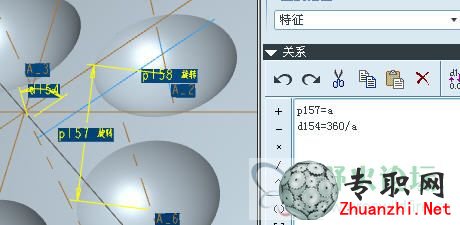

添加特征關系式→確定
說明：p157是陣列的個數，d154是旋轉角度。
這個參數的意義在于把陣列的個數和先前草繪中指定的5關系到一起，那個5變了，陣列的個數與旋轉角度也跟著變了



2-8
添加關系后的，再返回去看下一先前的陣列，如下圖。現在的尺寸有關系定義，已經不可以修改了。
如果要修改的話，請看關系，特征。

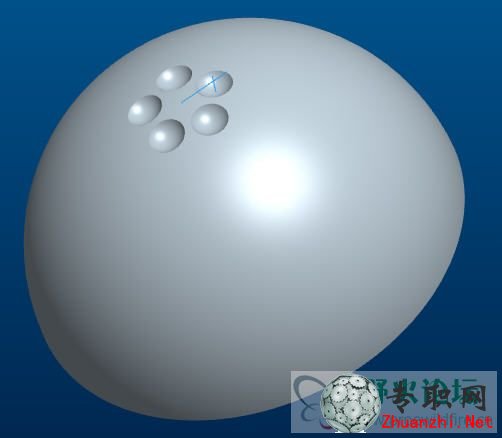

在此這個五孔陣列就完成了，接下來的操作就簡單了，大家堅持看下去哈。

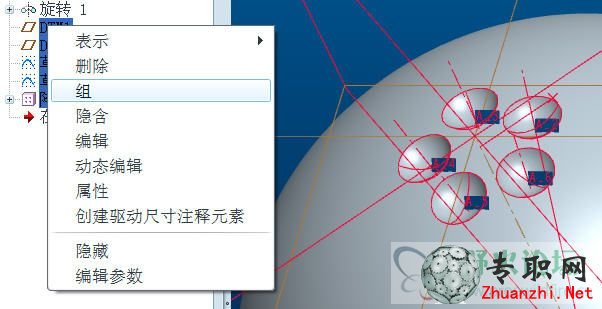

3.把以下幾個特征合成一個組。

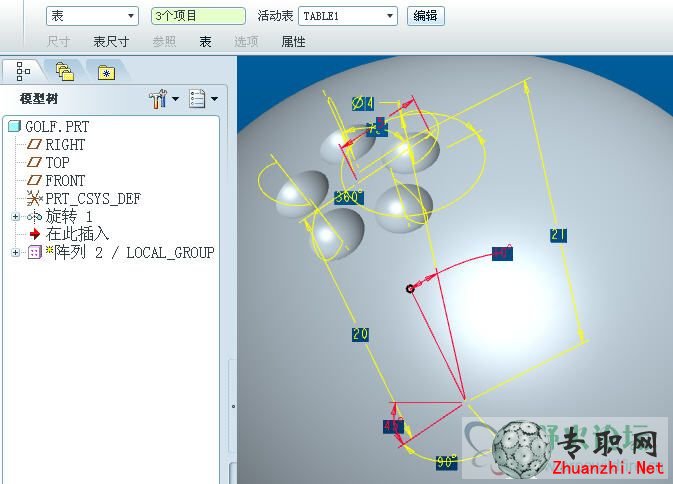

4.把合成后的組做成表陣列，選定參數為DTM1的旋轉角度，第一個草繪中的直線角度，第一個草繪中的5 （這里大家明白之前的操作是為什么了吧？

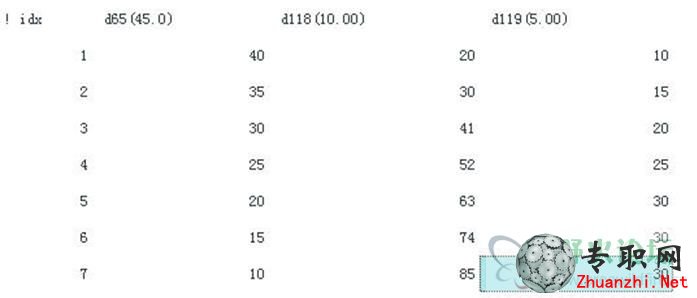

5.編輯表里面的數值→關閉，完成表陣列。
  說明：這里的數字只是為了更好的表達三個球陣列的參數，在此大家可以隨意指定或調整。以下也是我隨意指定后調整的。

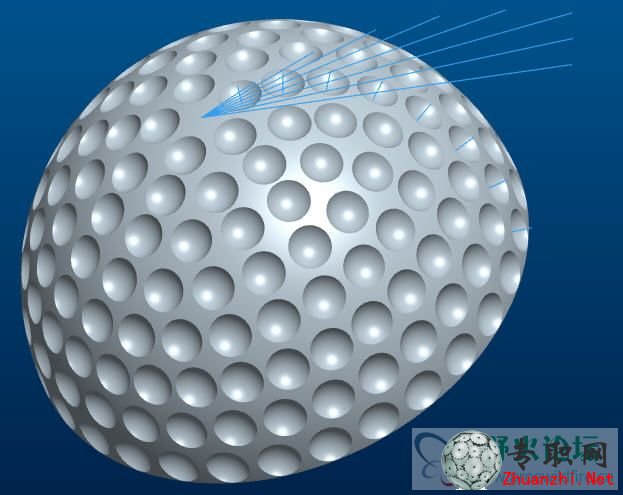

6.完成陣列后的效果。

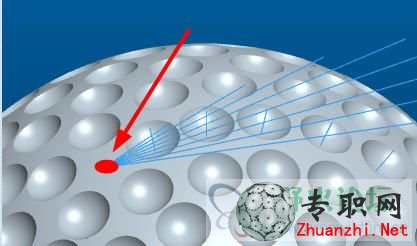

7.這里還缺少一個孔位，用旋轉去除材料。這個簡單，我這里不說了。

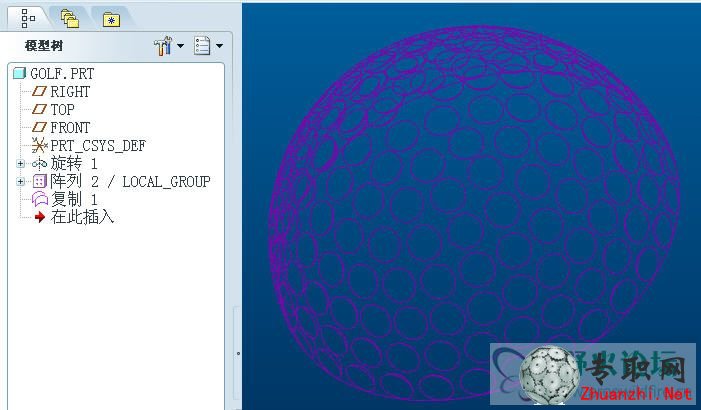

8.選定整個面組，復制 粘貼。

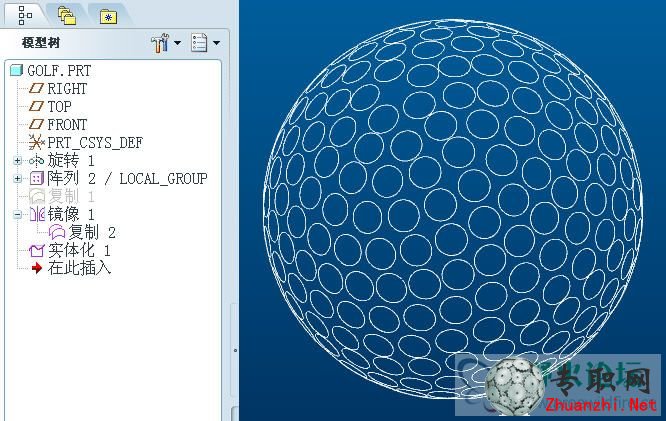

9.把復制后的曲面鏡像到下方，再實體化。（可以把之前的曲面復制隱藏）




到這里呢，模型基本完成了。
