坐標系不在重心 如何重新設置坐標系(把IGS/STP等三維圖導入Creo時)

跳轉至下載鏈接

坐標系不在重心 如何重新設置坐標系(把IGS/STP等三維圖導入Creo時)
  • 資料作者: 開思網
  • 文件大小: 2 MB
  • 所屬欄目: Creo
  • 教程語言: 簡體中文
  • 下載次數: 次
  • 資料評級: ★★★☆☆
  • 更新時間: 2013-05-20
  • 下載授權: 免費下載
  • 本站網址:www.72mobile.cn
進入下載頁面

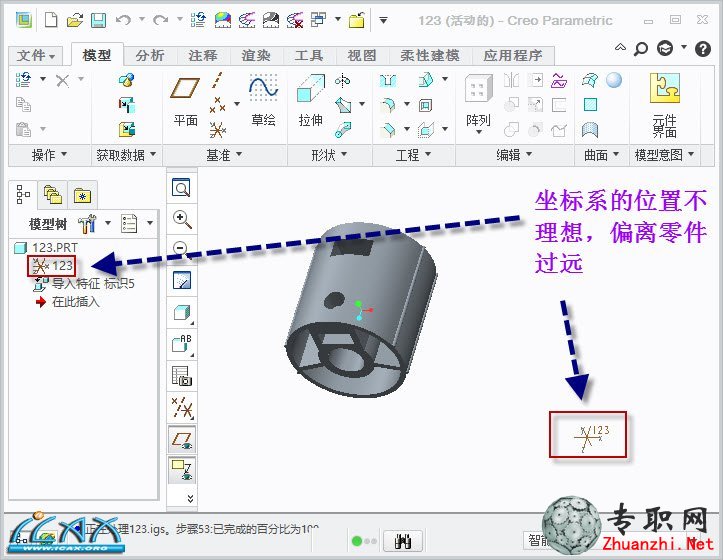

從圖中我們可以看到默認的坐標系不在零件的中心或重心上。很多人在導出零件時，不太注意坐標參考的選取，常常使用默認坐標參考導出。但有時候默認的參考并非理想的參考。尤其是在組件模式下導出單個零件時，默認的參考往往是組件的坐標系，這種情況下導出的零件就容易產生如上圖示坐標偏離零件過遠的現象。這使我們在接下來的作圖時，帶來很多如旋轉，參考等麻煩。

那么，我們應該如何把坐標系設置在正確的位置呢？

下面和大家分享下我的做法

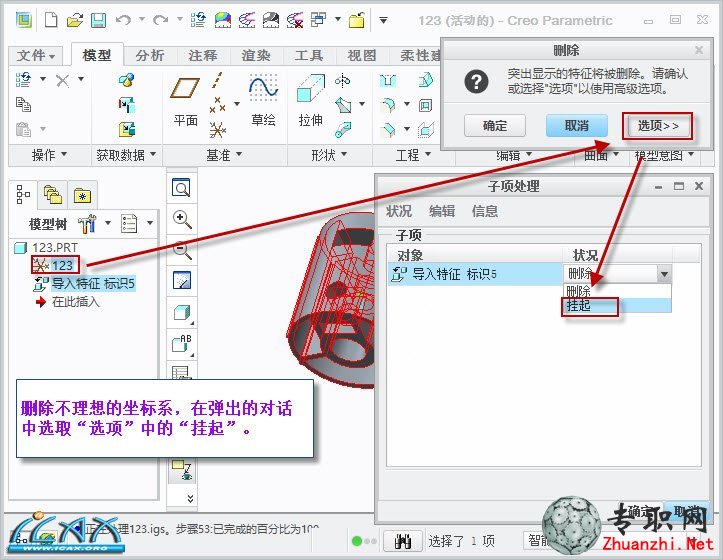

首先，刪除默認坐標系

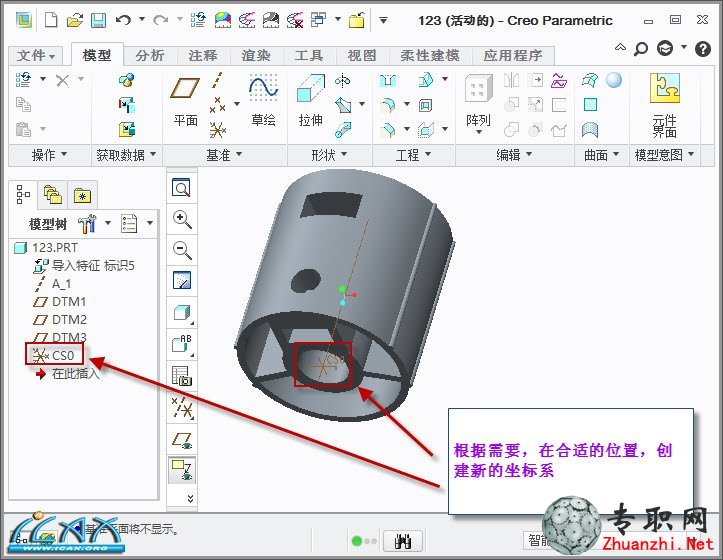

接著，創建合適的坐標系

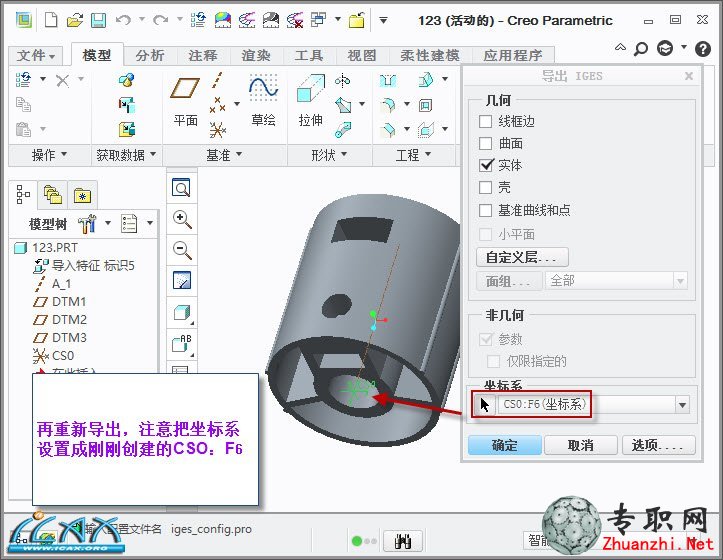

再把零件重新導出

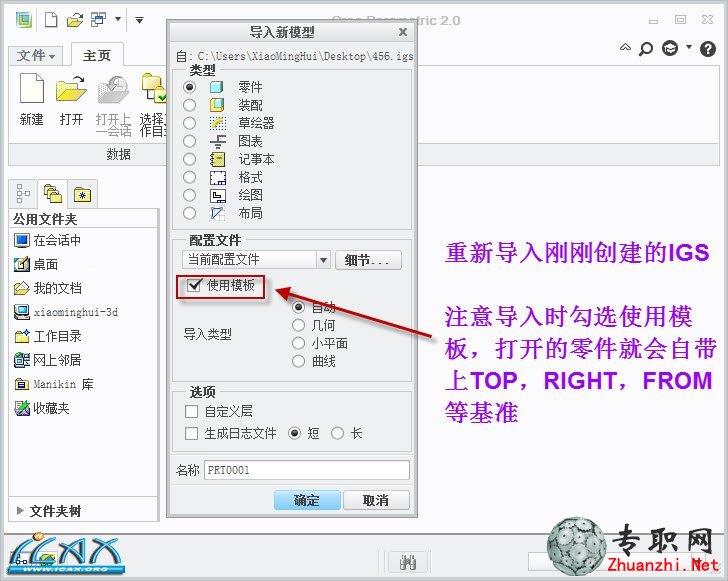

重新導入零件



把IGS/STP等三維圖導入Creo2.0之后

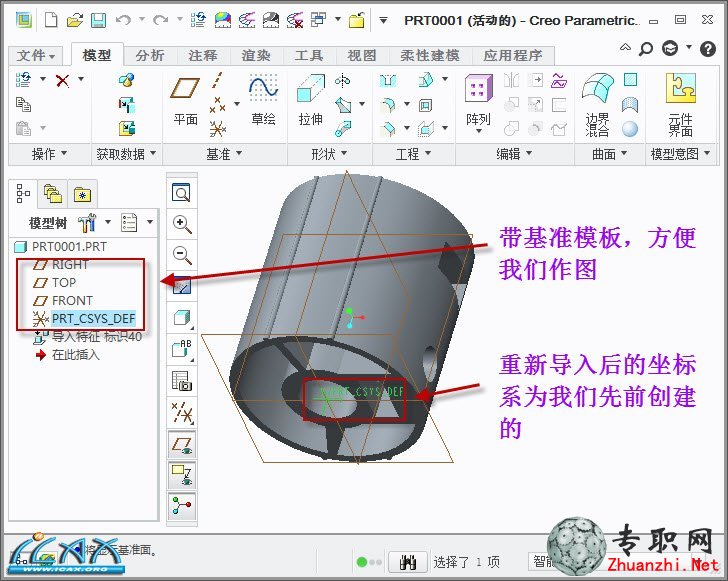

最終效果
