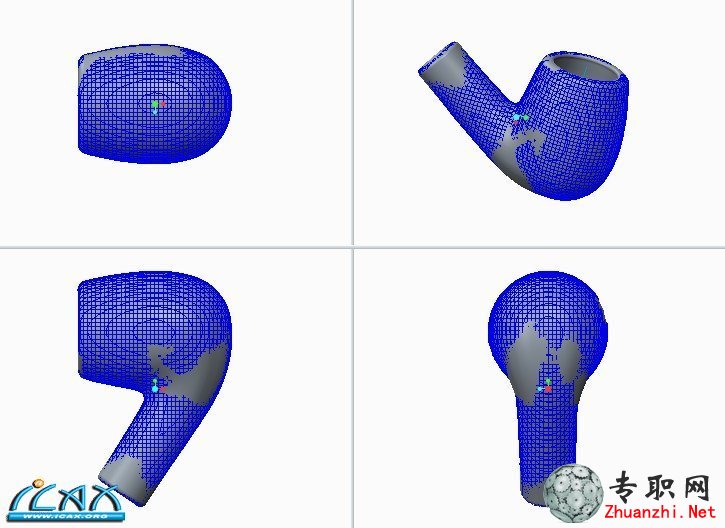

本人是Creo2.0 M010版本做的煙斗逆向造型，附.neu原始線框圖提供下載

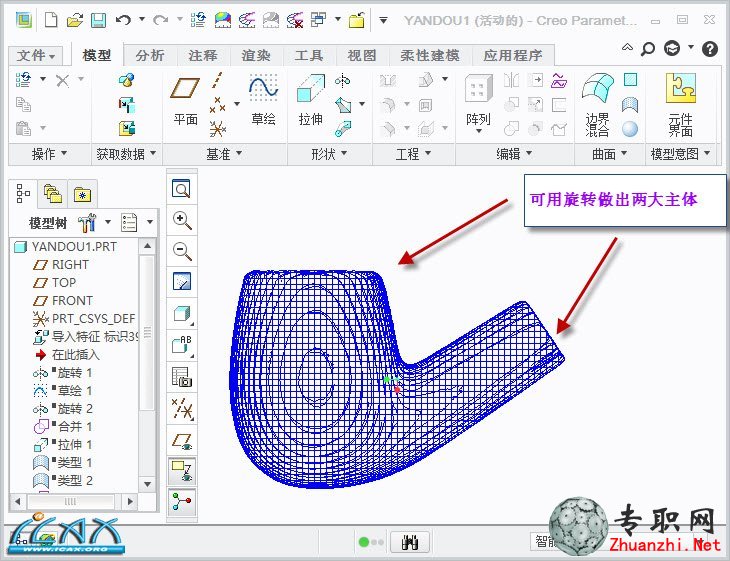

從線框圖可以看出煙桿與煙囪近似一個旋轉體，因此我們可先旋轉出兩部分的主體后，再做出連接部分的形狀。
從線框圖可以看出煙桿與煙囪近似一個旋轉體，因此我們可先旋轉出兩部分的主體后，再做出連接部分的形狀。
具體的操作過程如下：

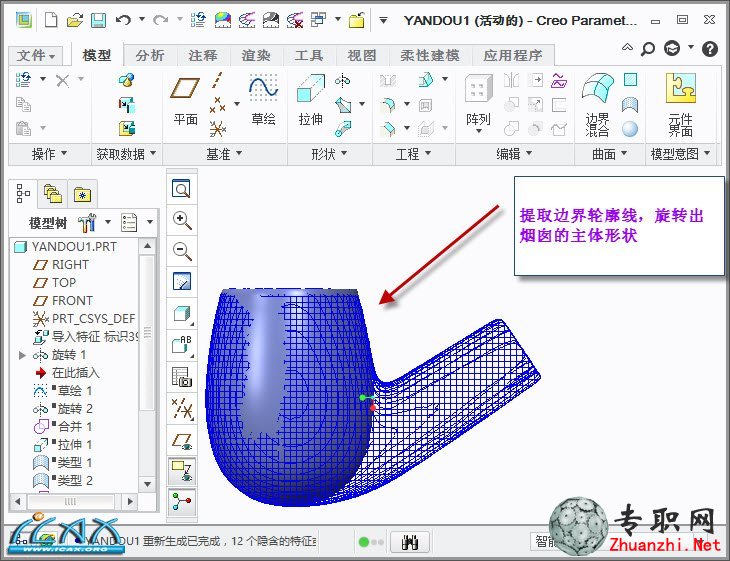

首先旋轉出煙囪部分

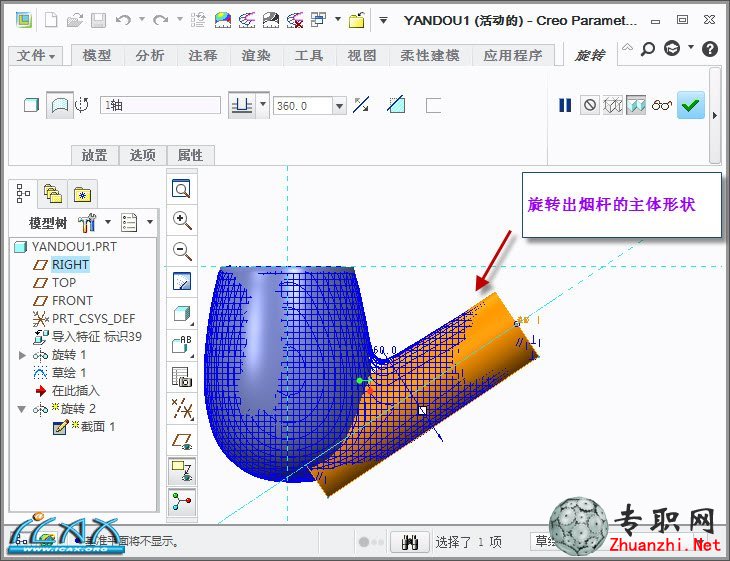

接著旋轉出煙桿部分

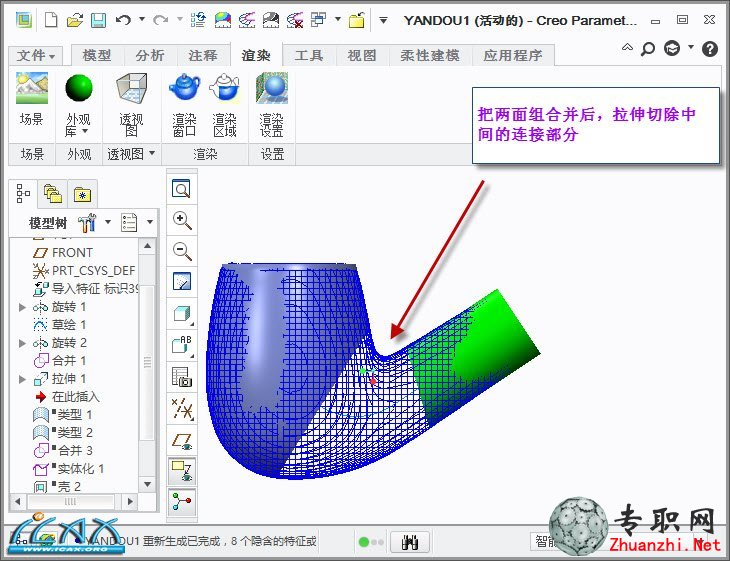

合并兩面組后，切出連接部分

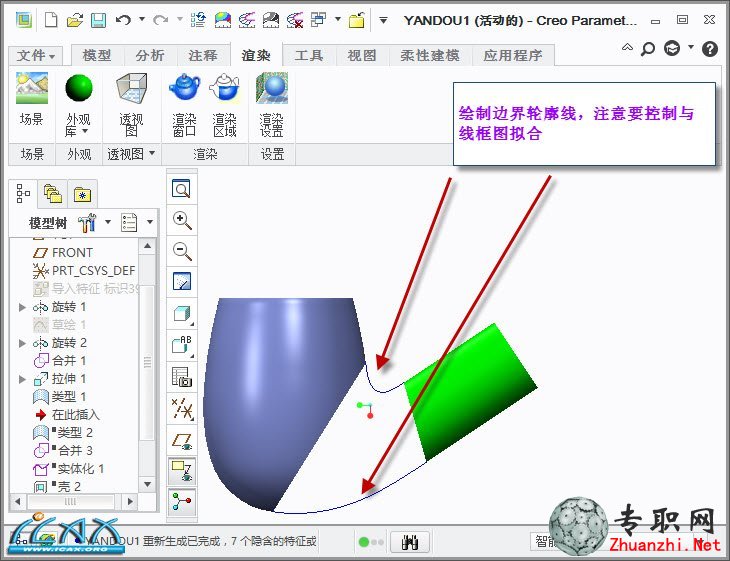

繪制輔助輪廓線

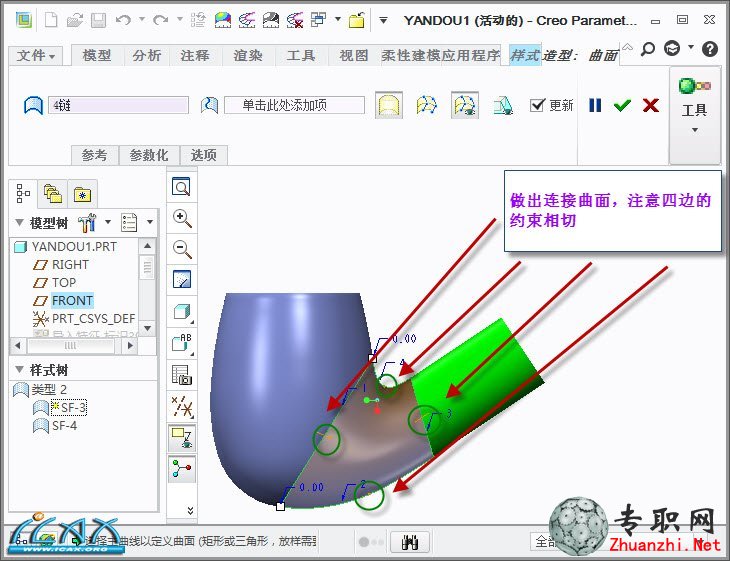

做出連接面
合并各面組并抽殼

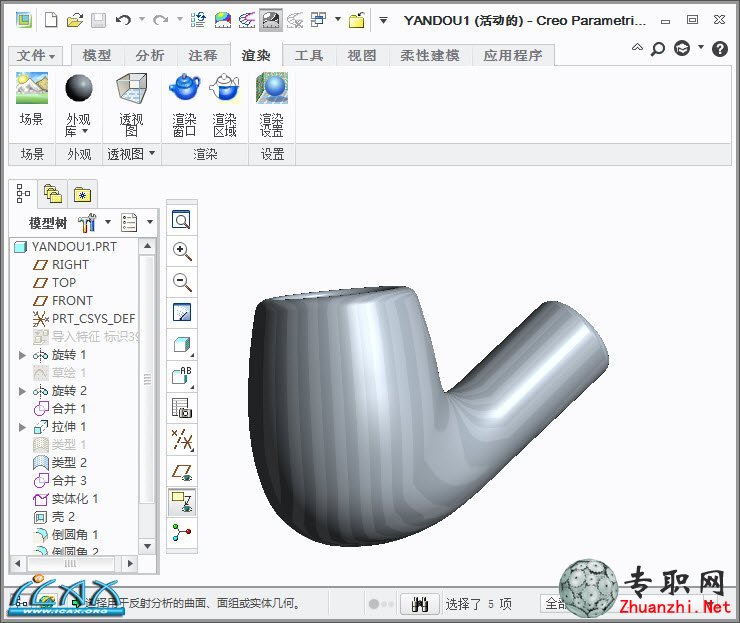

最終效果圖
