怎么在Creo中繪制波浪形滾花條紋-教程下載（三角函數）

跳轉至下載鏈接

怎么在Creo中繪制波浪形滾花條紋-教程下載（三角函數）
  • 資料作者: 忘憂/caoguanglan
  • 文件大小: 2 MB
  • 所屬欄目: Creo
  • 教程語言: 簡體中文
  • 下載次數: 次
  • 資料評級: ★★★☆☆
  • 更新時間: 2013-05-15
  • 下載授權: 免費下載
  • 本站網址:www.72mobile.cn
進入下載頁面

本例的重點就是如何掃描出第一個波浪。這就要用到關系式掃描了。再觀察單個波浪的形狀，這有點像是三角函數中sin或cos的曲線形狀。因此我們可以用三角函數來實現這段波浪形狀。


具體的操作過程如下：


方法一：

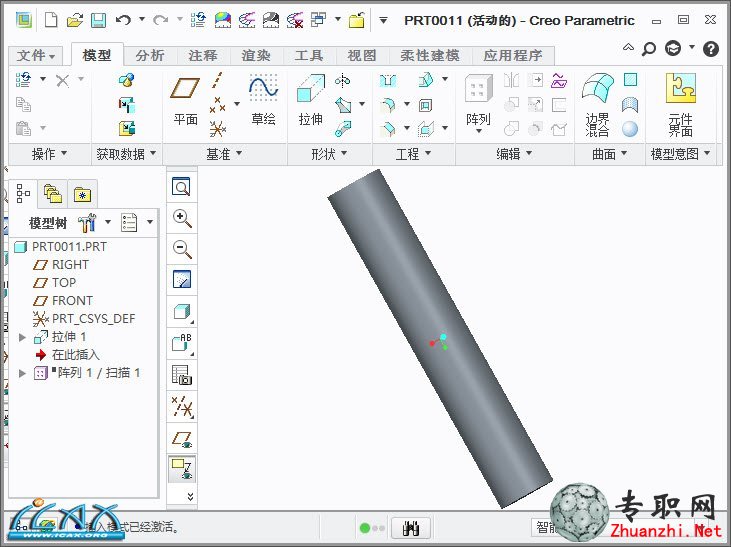

首先拉伸一個圓柱

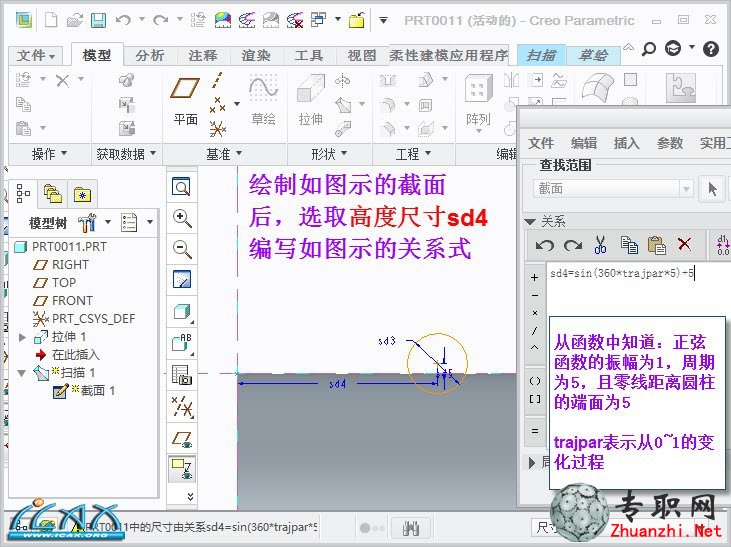

接著以圓柱端面的截面線為掃描線，進入草繪

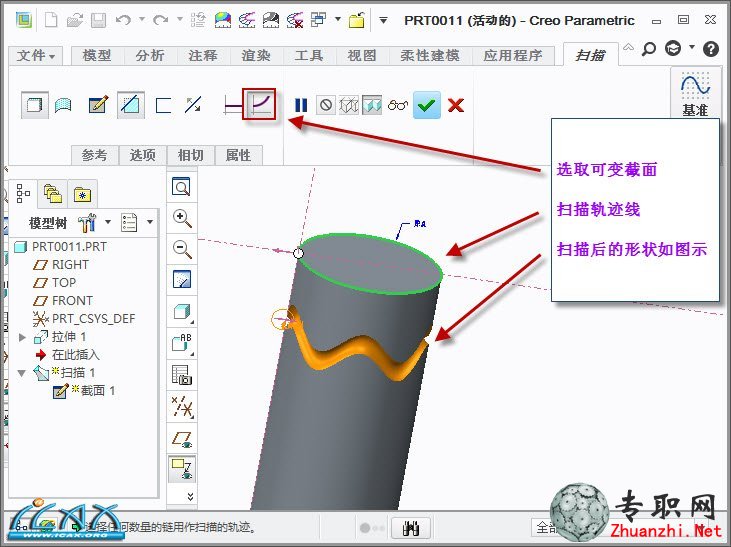

掃描后的效果

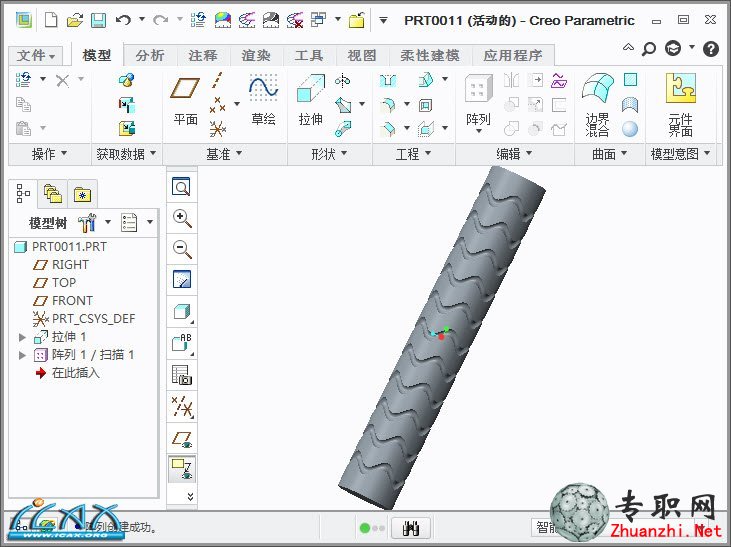

做方向陣列，得出最后效果





方法二：
首先拉伸一個圓柱

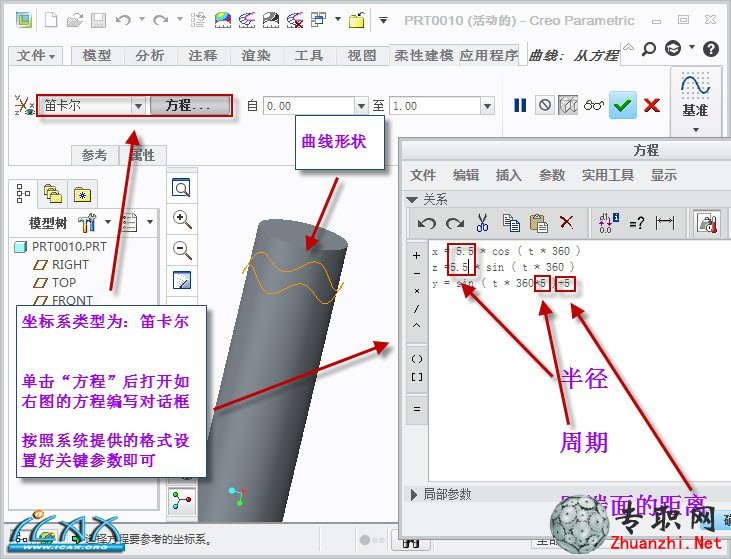

用方程曲線繪制出掃描所需的軌跡線

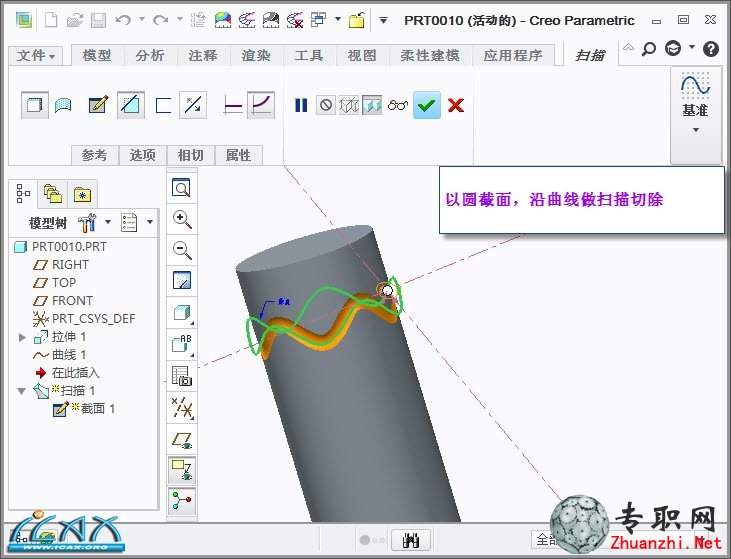

用前面繪制的曲線掃描切除出波浪輪廓

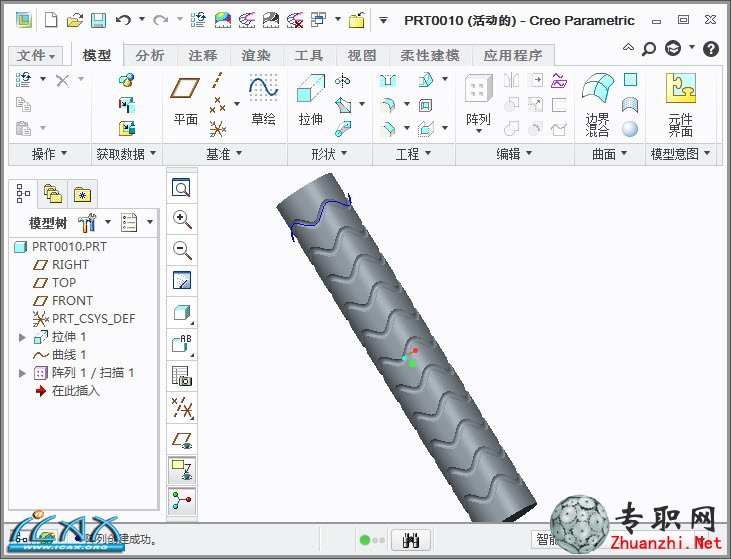

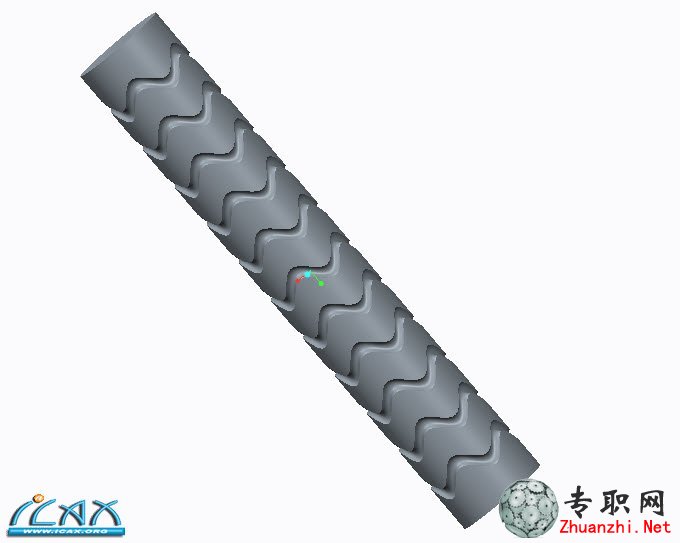

以方向陣列出剩余部分后的最終效果圖



以上就是 兩位展示的在Creo2.0中繪制波浪形滾花條紋。完畢
