一種新型開箱即用解決方案，適用于所有從事主動性維護工作的纜客戶。 用戶界面位置：單擊“應用程序”(Applications) ▶ “線束制造”(Harness Mfg)。

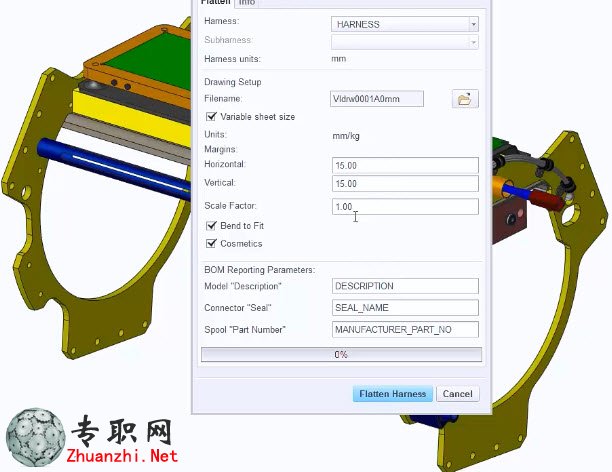

可輕松地為您的 3D 纜線束創建制造文檔。選擇“應用程序”(Applications) ▶“線束制造”(Harness Mfg) 打開 Harness Manufacturing Extension 對話框。 可使用此對話框中的選項來執行下表中的所述操作：

•“線束”(Harness) - 選擇想要創建制造文檔的線束。
•“子線束”(Subharness) - 選定線束包含子線束時，選擇該子線束。
•繪圖模板 - 單擊   并瀏覽至模板或不執行任何操作而接受默認模板。
•“折彎擬合”(Bend to fit) - 折彎平整線束以使其適合頁面大小。
•“修飾”(Cosmetics) - 選中此復選框以包括修飾特征，或清除此復選框以 不包括修飾特征。
“物料清單”(BOM)      中采用的默認參數有索引、數量、模型名稱和說明。對于 “模型‘說明’”(Model "Description") 參數，可以映射 3D 零件的任意相應屬性 來填充   BOM。如果對您的設置感到滿意，請單擊“平整線束”(Flatten Harness)。將生成一份完整詳細的繪圖，其中包含下表中描述的各項：
•起止列表
•每個元件的全尺寸視圖和參考指定信息
•以前使用的頁面模板
•每個連接器的引腳視圖
•3D 裝配環境中線束的三維視圖
