“體積塊銑削”(Volume Milling) 的新用戶界面已實現現代化，其中包括標準的PTC Creo 功能區。
用戶界面位置：單擊“銑削”(Mill) ▶ “粗加工”(Roughing) ▶ “體積塊粗加 工”(Volume Rough)。

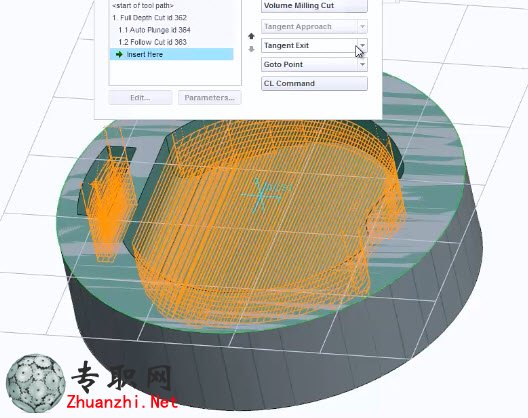

“體積塊銑削”(Volume Milling) 用戶界面已實現現代化。它與“粗加 工”(Roughing) 一起位于“粗加工”(Roughing) 組中。單擊“銑削”(Mill) ▶ “粗加 工”(Roughing) ▶ “體積塊粗加工”(Volume Rough) 來查看新的“體積塊銑 削”(Volume Milling) 用戶界面，并體驗簡化的工作流。在此示例中，可選擇 參考“銑削窗口”(Mill Window)，然后復制現有 NC 序列的參數以獲得可開始 進行處理的刀具路徑。要獲得視覺反饋并預覽您正在定義的刀具路徑，請單 擊  。您可從“刀具運動”(Tool Motions) 訪問一組命令來準確地定義進刀和 退刀，或添加 CL 命令。要編輯切削，請單擊“刀具運動”(Tool Motions) 選擇 切削，然后單擊“編輯”(Edit) 打開“體積塊銑削”(Volume Milling Cut) 對話框。 您可以在此對話框中執行一些操作，例如更改不同區域的加工順序。


通常，在創建體積塊銑削刀具路徑時會掃描幾何、識別區域、定義刀具軌跡 以及應用進刀和退刀操作。在“體積塊銑削”(Volume Milling Cut) 對話框中， 單擊“區域”(Regions) ▶ “顯示區域”(Show Regions)，然后單擊區域編號來查看在“圖形”窗口中突出顯示的選定區域。單擊向上和向下箭頭來更改各區域 的切削順序。單擊“預覽”(Preview) ▶ “CL 數據”(CL Data) 來查看整個刀具路 徑的“CL 數據”(CL Data)。單擊“CL 數據”(CL Data) 中的線，刀具對應的位置 即會突出顯示在“圖形”窗口中。
