Creo 3.0 多任務加工 NC加工制造視頻教程下載
可定義四個刀頭和兩個主軸。每個刀頭都有自己的一組刀具。任意兩個刀具 路徑間都可以實現同步。
用戶界面位置:
•單擊“制造”(Manufacturing) ▶ “工作中心”(Work Center) ▶ “銑削-車削”(Mill- Turn)。
•單擊“車削”(Turn) ▶ “區域車削”(Area Turning)。
•單擊“制造”(Manufacturing) ▶ “操作”(Operations)。
•單擊“制造”(Manufacturing) ▶ “同步”(Synchronization)。
在“工作中心”(Work Center)、“操作”(Operations) 和 NC 序列級上對 NC 制造 進行重新構建,如下列表所述。

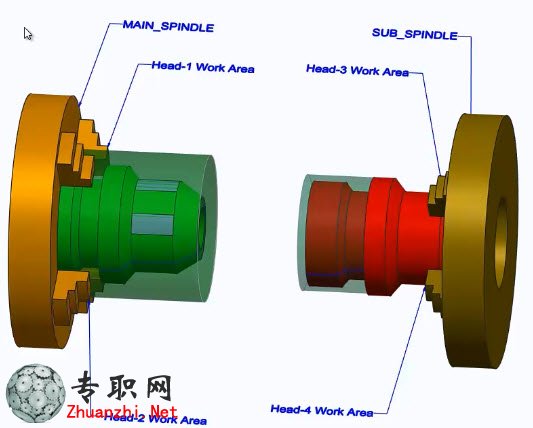

•“工作中心”(Work Center) - 單擊“制造”(Manufacturing) ▶ “工作中心”(Work Center) ▶ “銑削車削”(Mill-Turn) 打開“銑削-車削工作中心”(Mill-Turn Work Center) 對話框。在此對話框中,“刀頭數”(Number of Heads) 增加到 四,“主軸數”(Number of Spindles) 增加到二,并且每個刀頭都分配有一 組刀具。因此,可在“圖形”窗口中查看主刀軸、子刀軸和四個可配置的刀頭。
•“操作”(Operations) - 單擊“制造”(Manufacturing) ▶ “操作”(Operation)。在 “操作”(Operation) 選項卡中,單擊“間隙”(Clearance) 定義彼此獨立的“主 刀軸退刀”(Main spindle retract) 和“子刀軸退刀”(Sub spindle retract)。單擊“原始點”(Home Point) 定義每個刀頭的原始點。您也可以從“操 作”(Operation) 選項卡定義“主刀軸”(Main Spindle) 和“子刀軸”(Sub Spindle) 坐標系。
•NC 序列 - 以此為例,是因為它適用于功能區中的所有 NC 序列,單擊 “車削”(Turn) ▶ “區域車削”(Area Turning)。從“區域車削”(Area Turning) 選 項卡,您可以分配希望使用的刀頭,選擇刀頭的刀具,將刀具路徑分配給主刀軸或子刀軸以及分配特定的坐標系。
同時,同步功能也得到了改進。在“模型樹”中,預先選擇參考具有兩個或多 個刀頭的機床的操作,然后單擊“同步”(Synchronize)。選定操作將保持為突 出顯示狀態。或者,右鍵單擊該操作并從快捷菜單中選擇“同 步”(Sychronize)。“同步”(Synchronize)對話框隨即打開,您可以在此對話框 中對不同機床刀頭上的工序實施同步化。請注意,每個刀頭各對應一列。您 可以從各個列中選擇刀具路徑,然后單擊鼠標右鍵,并選擇“在起點處同 步”(Synchronize at start) 或“在某個點處同步”(Synchronize at a point)。如果 選擇“在起點處同步”(Synchronize at start),表示同步處理已準備就緒。而如 果選取了“在某個點處同步”(Synchronize at a point),“編輯同步”(Edit Synchronization)對話框會隨即打開。對話框中的每個刀頭都分配有一種顏 色,其與“圖形”窗口中所顯示的刀具路徑的顏色相匹配。然后,您可以選擇刀具路徑上的點來同步刀具路徑。單擊“應用”(Apply)添加刀具路徑同步。您 也可以從“同步”(Synchronize) 對話框單擊“甘特圖”(Gantt Chart) 來查看圖表 格式的同步詳細信息。
可使用“同步”(Synchronize) 對話框底部的控件來播放路徑。
